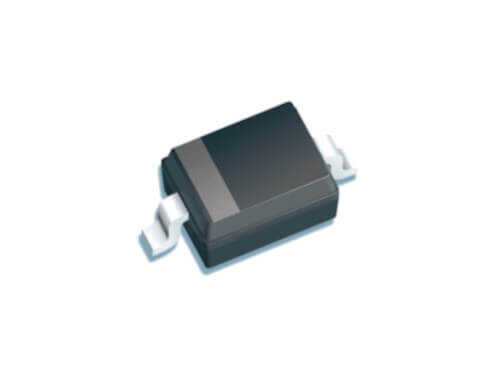

1PS76SB21 200mA 40V SOD323 Şotki Diyot

1PS76SB21, özellikle düşük akımlı ve yüksek hızlı sinyal uygulamaları için tasarlanmış, minyatür bir Şotki bariyer diyotudur. 200mA akım ve 40V ters gerilim kapasitesine sahip olan bu komponent, düşük ileri gerilim düşümü (VF), çok düşük diyot kapasitansı ve hızlı anahtarlama özelliklerini ultra küçük SOD-323 kılıfında birleştirir. Sinyal bütünlüğünün kritik olduğu yüksek frekanslı devreler için mükemmel bir seçimdir.

1PS76SB21'nin Özellikleri ve Avantajları

• Çok Düşük Kapasitans: Düşük C_d değeri, yüksek frekanslı sinyallerin bozulmasını önler ve sinyal bütünlüğünü korur. RF uygulamaları için idealdir.
• Hızlı Anahtarlama: Son derece hızlı açma/kapama süreleri, yüksek hızlı veri hatlarında ve anahtarlama devrelerinde minimum gecikme sağlar.
• Ultra Kompakt SOD-323 Kılıf: Minyatür boyutu sayesinde, giyilebilir cihazlar ve taşınabilir elektronikler gibi alanın çok kısıtlı olduğu tasarımlar için mükemmeldir.
• Düşük İleri Gerilim Düşümü: Düşük akımlarda bile verimli çalışır, bu da sinyal seviyesindeki güç kayıplarını azaltır.
• Düşük Kaçak Akım: Bekleme modunda devrenin güç tüketimini minimize eder, pil ömrünü uzatır.

Başlıca Kullanım Alanları

• Yüksek hızlı veri hatlarında koruma (clamping)
• RF sinyal tespiti, demodülasyonu ve karıştırıcı (mixer) devreleri
• Düşük güçlü DC-DC dönüştürücüler
• Ters polarite koruması için düşük akımlı uygulamalar
• Dijital mantık devrelerinde 'OR-ing' uygulamaları

Sık Sorulan Sorular (SSS)

Bu diyot bir güç doğrultucu olarak kullanılabilir mi?
→ Hayır, 1PS76SB21 bir güç diyotu değildir. 200mA (0.2A) olan düşük akım kapasitesi, onu sinyal seviyesi uygulamaları için uygun kılar. Yüksek akımlı güç doğrultma işlemleri için 1A veya daha yüksek kapasiteli Şotki diyotlar (örneğin 1N5819WS) kullanılmalıdır.

Düşük diyot kapasitansının önemi nedir?
→ Yüksek frekanslı bir sinyal bir diyottan geçtiğinde, diyotun iç kapasitansı sinyali bir miktar 'yavaşlatabilir' veya şeklini bozabilir. Düşük kapasitans, bu etkinin minimum olmasını sağlar, bu da özellikle megahertz (MHz) veya gigahertz (GHz) seviyesindeki sinyallerle çalışırken sinyal bütünlüğünü korumak için hayati önem taşır.

1PS76SB21'in hızı ve düşük kapasitansı ile yüksek frekanslı sinyal devrelerinizde performansı en üst düzeye çıkarın!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Kesin teknik özellikler ve uygulama detayları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
