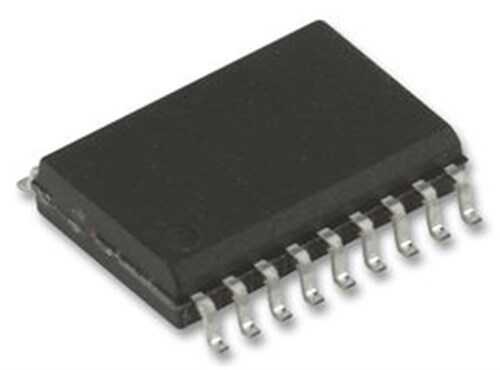

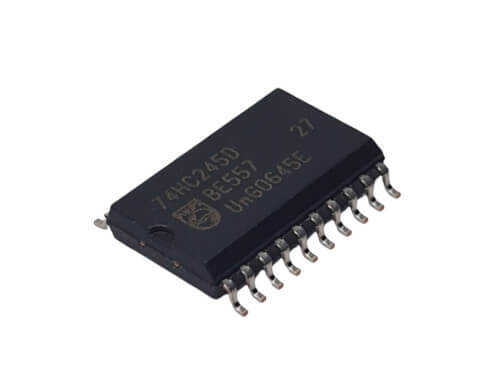

74HC245 SOP-20 Octal Veri Yolu Alıcı-Vericisi

74HC245, yüksek hızlı CMOS teknolojisi ile üretilmiş, oktal veri yolu alıcı-vericisi (octal bus transceiver) entegresidir. SOP-20 kılıf yapısındaki bu komponent, iki yönlü asenkron haberleşme gerektiren dijital sistemlerde, özellikle mikroişlemci ve bellek arabirimlerinde 3-durumlu (3-state) çıkışları sayesinde veri yollarını izole etmek ve sürmek için kullanılır.

74HC245 SOP-20'nin Özellikleri ve Avantajları

• Çift Yönlü Veri Akışı: Yön (DIR) pini ile veri akışının A bus'ından B bus'ına veya tam tersi yönde olmasını kontrol etme imkanı sunar.
• 3-Durumlu Çıkışlar: Çıkış Etkinleştirme (OE) pini sayesinde çıkışlar yüksek empedans durumuna getirilerek veri yolunun başka entegreler tarafından kullanılmasına olanak tanır.
• Yüksek Hız, Düşük Güç: Gelişmiş CMOS teknolojisi sayesinde LSTTL ailesine göre çok daha düşük güç tüketimi ile yüksek hızlarda çalışır.
• Geniş Çalışma Gerilimi: Genellikle 2V ile 6V arasında geniş bir besleme gerilimi aralığında sorunsuz çalışır.
• Kompakt Kılıf: SOP-20 yüzey montaj (SMD) kılıfı, devre kartlarında yerden tasarruf sağlar ve modern tasarımlar için idealdir.

Başlıca Kullanım Alanları

• Mikrodenetleyici ve Mikroişlemci Sistemleri
• Veri Yolu (Bus) Sürücü ve Tamponlama Devreleri
• Bellek Adres Sürücüleri
• Endüstriyel Kontrol ve Otomasyon Sistemleri
• Haberleşme Ekipmanları

Sık Sorulan Sorular (SSS)

Soru: 74HC245 ile 74LS245 arasındaki temel fark nedir?
→ 74HC245 (High-speed CMOS), 74LS245'e (Low-power Schottky TTL) göre çok daha düşük güç tüketir ve daha geniş bir besleme gerilimi aralığına sahiptir. Hızları benzer olmakla birlikte, modern tasarımlarda güç verimliliği nedeniyle genellikle HC serisi tercih edilir.

Soru: Bu entegre ile mantık seviyesi dönüşümü yapabilir miyim?
→ Tam anlamıyla bir seviye dönüştürücü olmasa da, farklı besleme gerilimlerine sahip iki sistem arasında, gerilim seviyeleri entegrenin çalışma aralığında kaldığı sürece veri aktarımı için kullanılabilir.

Projelerinizde güvenilir ve hızlı veri yolu yönetimi için 74HC245 SOP-20 entegresini sepetinize ekleyin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve pin yapılandırması için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
