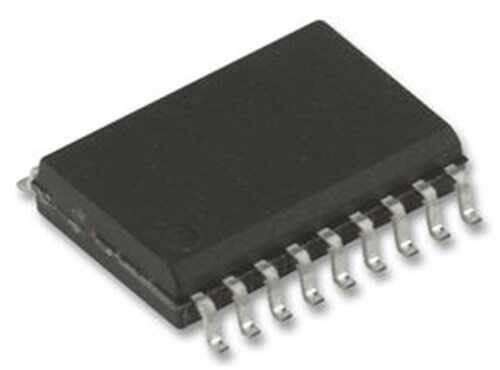

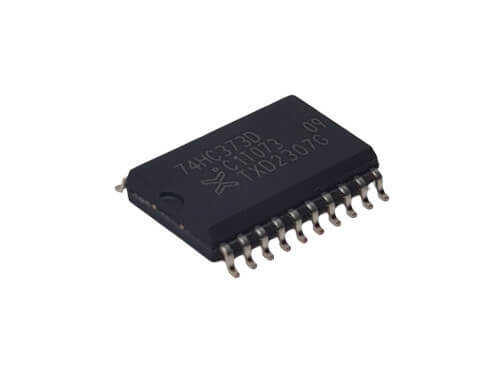

74HC373D SOP-20

74HC373D, yüksek hızlı CMOS (HC) teknolojisine sahip, 8-bit (octal) D-tipi şeffaf mandal (transparent latch) entegresidir. 3 durumlu (3-state) çıkışları sayesinde, özellikle mikroişlemci tabanlı sistemlerde veri yolu arayüzü olarak yaygın şekilde kullanılır. Veri yolu üzerindeki veriyi anlık olarak yakalayıp saklamak için tasarlanmıştır. SOP-20 yüzey montaj kılıfındadır.

74HC373D'nin Özellikleri ve Avantajları

• 8-Bit Paralel Mandal: Tek bir saat darbesiyle 8 bitlik veriyi aynı anda yakalayıp saklayabilir.
• Şeffaf Mandal (Transparent Latch): Mandal Etkinleştirme (LE) pini HIGH durumdayken, çıkışlar girişleri anlık olarak takip eder (şeffaf mod). LE pini LOW olduğunda ise, o anki veri çıkışlarda kilitlenir (mandal modu).
• 3-Durumlu Çıkışlar: Çıkış Etkinleştirme (OE) pini sayesinde çıkışlar yüksek empedans durumuna geçirilebilir. Bu, birden fazla cihazın ortak bir veri yolunu paylaşmasını sağlar.
• Yüksek Hız, Düşük Güç: Hızlı veri yakalama süreleri ve düşük statik güç tüketimi ile modern sistemler için idealdir.
• Geniş Voltaj Aralığı: 2V'den 6V'a kadar geniş bir besleme aralığında çalışarak farklı mantık seviyeleriyle uyumluluk sunar.

Başlıca Kullanım Alanları

• Mikroişlemci ve mikrodenetleyici sistemlerinde I/O port genişletme.
• Veri yolu (data bus) arayüzleri ve tampon bellekler.
• LED sürücüleri ve ekran kontrol devreleri.
• Sistemlerde geçici veri depolama (register).
• Adres mandallama (address latching) uygulamaları.

Sık Sorulan Sorular (SSS)

Soru: 'Şeffaf Mandal' ile 'Kenar Tetiklemeli Flip-Flop' arasındaki fark nedir?
→ Şeffaf mandal (latch), etkinleştirme sinyali aktif olduğu sürece girişteki değişimi çıkışa yansıtır. Kenar tetiklemeli flip-flop ise sadece saat sinyalinin yükselen veya düşen kenarında (anlık bir zamanda) girişteki veriyi yakalar ve diğer zamanlarda girişten etkilenmez.

Soru: 74HC373 ile 74HC374 arasındaki fark nedir?
→ Her ikisi de 8-bitlik depolama elemanıdır. 74HC373 bir 'latch' (mandal) iken, 74HC374 bir 'edge-triggered flip-flop' (kenar tetiklemeli flip-flop) dur. Temel fark, veriyi ne zaman ve nasıl yakaladıklarıdır.

74HC373D ile mikroişlemci tabanlı sistemlerinizde veri yollarını verimli bir şekilde yönetin ve kontrol edin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
