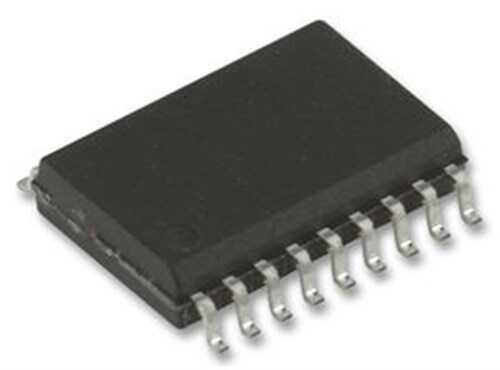

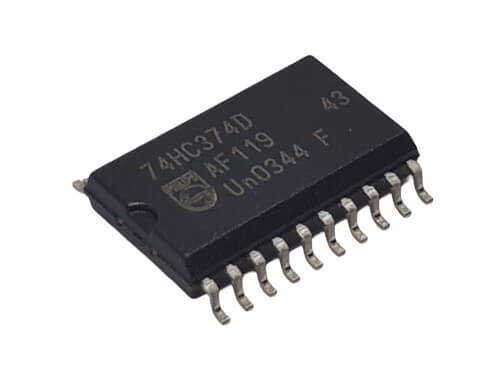

74HC374D SOP-20

74HC374D, yüksek hızlı CMOS teknolojisi ile üretilmiş, 8-bit'lik bir D-tipi flip-flop entegresidir. Bu entegre, pozitif kenar tetiklemeli (positive-edge-triggered) bir oktal register olarak çalışır ve 3-durumlu (3-state) çıkışlara sahiptir. Özellikle mikroişlemci tabanlı sistemlerde veri yolu arayüzleri, I/O portları ve boru hattı (pipeline) register'ları oluşturmak için ideal bir veri saklama elemanıdır.

74HC374D SOP-20'nin Özellikleri ve Avantajları

• Oktal D-Tipi Flip-Flop: Tek bir saat sinyali ile kontrol edilen sekiz adet D-tipi flip-flop içerir, 8-bit paralel veri saklama için mükemmeldir.
• Kenar Tetiklemeli (Edge-Triggered): Veri, saat sinyalinin sadece yükselen kenarında (LOW'dan HIGH'a geçişte) girişlerden çıkışlara aktarılır.
• 3-Durumlu Çıkışlar: Bir 'Output Enable' (OE) pini sayesinde çıkışlar aktif (HIGH/LOW) veya yüksek empedans durumuna getirilebilir. Bu, veri yolu (bus) paylaşımını kolaylaştırır.
• Yüksek Hızlı Çalışma: HC serisi, hızlı mikrodenetleyiciler ve dijital sinyal işlemcileri ile uyumlu yüksek saat frekanslarını destekler.
• SOP-20 Kılıf: Kompakt ve modern yüzey montajlı (SMD) devre tasarımları için standart bir kılıftır.

Başlıca Kullanım Alanları

• Mikroişlemci ve Mikrodenetleyici Veri Yolu (Bus) Arayüzleri
• Giriş/Çıkış (I/O) Port Genişletme
• Boru Hattı Mimarili (Pipelined) Sistemler
• Geçici Veri Depolama (Buffer/Register)
• Genel Amaçlı 8-Bit Latch Devreleri

Sık Sorulan Sorular (SSS)

74HC374 ile 74HC373 arasındaki fark nedir?
→ Her ikisi de 8-bit latch'tir, ancak 74HC374 kenar tetiklemelidir (saat sinyalinin yükselen kenarında veriyi yakalar). 74HC373 ise seviye tetiklemelidir (latch enable pini HIGH olduğu sürece girişleri şeffaf bir şekilde çıkışa aktarır). 74HC374 genellikle senkron sistemlerde daha kararlı bir davranış sergiler.

Output Enable (OE) pini ne işe yarar?
→ OE pini (genellikle aktif LOW), çıkışları kontrol eder. Bu pin LOW olduğunda, flip-flop'larda saklanan veri çıkış pinlerinde görünür. OE pini HIGH yapıldığında ise çıkışlar yüksek empedans durumuna geçer ve veri yolundan fiziksel olarak ayrılmış gibi davranır.

Paralel veri saklama ve veri yolu arayüzü ihtiyaçlarınız için yüksek performanslı 74HC374D oktal register'ı keşfedin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
