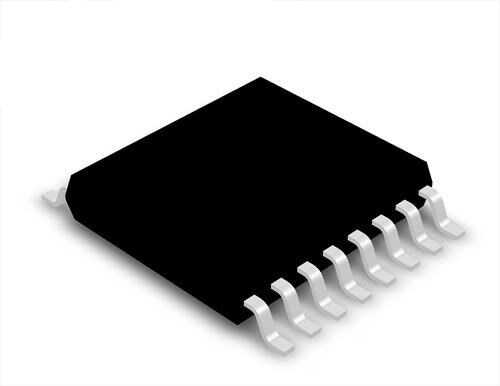

74HC4050PW - HJ4050 TSSOP-16

74HC4050PW (veya HJ4050), içerisinde altı adet evirmeyen (non-inverting) tampon (buffer) barındıran yüksek hızlı bir CMOS mantık entegresidir. Bu entegrenin en dikkat çekici özelliği, bir seviye dönüştürücü olarak çalışabilmesidir. Yüksek voltajlı mantık sinyallerini (örneğin 15V'a kadar) daha düşük voltajlı sistemlerin (örneğin 5V veya 3.3V) anlayabileceği seviyelere indirmek için tasarlanmıştır. TSSOP-16 kılıfı, son derece küçük ve kompakt yüzey montajlı tasarımlar için idealdir.

74HC4050PW - HJ4050 TSSOP-16'nin Özellikleri ve Avantajları

• Yüksek-Düşük Seviye Dönüşümü: Yüksek voltajlı sinyalleri, VCC besleme voltajı seviyesine güvenli bir şekilde indirir. Örneğin, 12V bir sinyali, 5V ile beslenen bir 74HC4050 ile 5V'luk bir sinyale dönüştürebilirsiniz.
• Altı Bağımsız Tampon: Tek bir çipte altı adet evirmeyen (girişi ne ise çıkışı da o olan) tampon kanalı sunar.
• Yüksek Giriş Voltajı Toleransı: Girişler, besleme voltajı VCC'den çok daha yüksek gerilimlere (genellikle 15V'a kadar) dayanabilir.
• Sinyal İzolasyonu ve Sürüşü: Zayıf sinyalleri güçlendirerek daha fazla yükü sürebilir hale getirir.
• HC Ailesi Performansı: Yüksek hız ve düşük güç tüketimi sunar.
• Ultra Kompakt TSSOP-16 Kılıf: Yer kısıtı olan mobil veya minyatür cihazlar için mükemmel bir çözümdür.

Başlıca Kullanım Alanları

• Farklı Voltaj Seviyelerinde Çalışan Mantık Sistemleri Arasında Arayüz Oluşturma (Örn: 12V Endüstriyel Sensörler ve 5V Mikrodenetleyiciler)
• CMOS'tan TTL'e Seviye Dönüştürme
• LED Sürücü Devreleri
• Sinyal Tamponlama ve Güçlendirme
• Analog Anahtar Sürücüleri

Sık Sorulan Sorular (SSS)

Soru: Bu entegre 3.3V bir sinyali 5V'a yükseltebilir mi?
→ Cevap: Hayır, bu entegrenin temel işlevi yüksek voltajı düşürmektir (high-to-low level shifting). Çıkış voltajı, entegrenin besleme voltajını (VCC) aşamaz. 3.3V'tan 5V'a gibi düşükten yükseğe çevrim yapmak için 74HCT serisi gibi farklı bir entegre veya özel bir seviye dönüştürücü kullanmanız gerekir.

Soru: 'Evirmeyen tampon' (non-inverting buffer) ne işe yarar?
→ Cevap: Evirmeyen tampon, girişine uygulanan lojik sinyalin aynısını (Lojik-0 ise 0, Lojik-1 ise 1) çıkışına verir. Mantıksal bir işlem yapmaz. Temel amacı, bir sinyal kaynağını yükten izole etmek, sinyalin sürüş kapasitesini (fan-out) artırmak veya 74HC4050'de olduğu gibi voltaj seviyesini dönüştürmektir.

Farklı voltaj seviyeleriyle çalışan devreler arasında köprü kurmak için güvenilir ve verimli bir çözüm olan 74HC4050PW'yi şimdi deneyin!

Not: Bu sayfadaki bilgiler yalnızca tanıtım amaçlıdır. Teknik detaylar ve pin bağlantıları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
