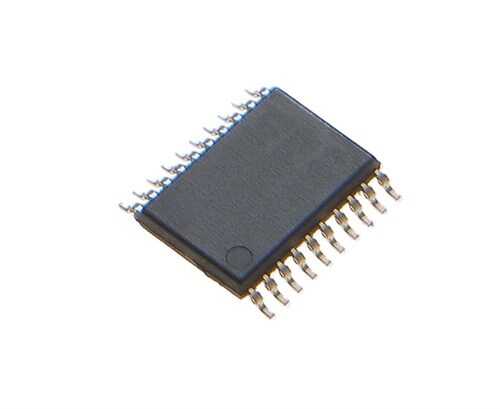

74HC573PW - HC573 TSSOP-20

74HC573PW, yüksek hızlı CMOS (HC) ailesine ait, sekizli (octal) D-tipi şeffaf mandal (transparent latch) entegresidir ve üç durumlu (tri-state) çıkışlara sahiptir. Kompakt TSSOP-20 yüzey montaj kılıfında sunulan bu cihaz, özellikle mikroişlemci sistemlerinde veri yolu (bus) arayüzü olarak veri veya adres bilgilerini geçici olarak saklamak için kullanılır. 'Şeffaf' özelliği, mandal kontrolü aktifken girişlerin doğrudan çıkışlara yansımasını sağlar.

74HC573PW'nin Özellikleri ve Avantajları

• Sekizli Şeffaf Mandal: 8-bitlik bir veriyi tek bir saat sinyali ile mandallayabilir (saklayabilir).
• Şeffaf Mod (Transparent Mode): Latch Enable (LE) pini HIGH durumdayken, mandallar 'şeffaf' hale gelir ve D girişlerindeki herhangi bir değişiklik anında Q çıkışlarına yansır.
• Mandal Modu (Latch Mode): LE pini LOW duruma geçtiğinde, o andaki D girişlerindeki veri 'yakalanır' ve LE tekrar HIGH olana kadar Q çıkışlarında sabit kalır.
• Üç Durumlu Çıkışlar: Output Enable (OE) pini sayesinde, çıkışlar yüksek empedans durumuna geçirilebilir. Bu, veri yolu çakışmalarını önlemek için kritiktir.
• TSSOP-20 Kılıf: İnce ve küçük yapısıyla, yoğun ve alan kısıtlı PCB tasarımları için mükemmel bir seçimdir.

Başlıca Kullanım Alanları

• Mikroişlemci ve Mikrodenetleyici Veri Yolu Arayüzleri
• Adres ve Veri Saklama (Latching)
• I/O Port Genişleticiler
• Sürücü ve Alıcı Devreleri
• Sayısal Sistemlerde Geçici Veri Depolama

Sık Sorulan Sorular (SSS)

74HC573 (latch) ile 74HC574 (flip-flop) arasındaki fark nedir?
→ 74HC573 bir 'latch' yani mandaldır ve seviye kontrollüdür (LE pini HIGH olduğu sürece şeffaftır). 74HC574 ise bir 'flip-flop'tur ve kenar tetiklemelidir; veriyi sadece saat sinyalinin yükselen kenarında yakalar. Bu, zamanlama açısından önemli bir farktır.

'Şeffaf Mandal' terimi ne anlama gelir?
→ Kontrol sinyali (LE) aktifken, girişin çıkışa bir tel gibi doğrudan bağlıymış gibi davranması anlamına gelir. Kontrol sinyali pasif hale geldiğinde ise o anki veriyi dondurur. Bu yüzden 'şeffaf' olarak adlandırılır.

Veri yolu tabanlı tasarımlarınızda verileri güvenle yakalamak ve saklamak için 74HC573PW şeffaf mandalı kullanın!

Not: Bu sayfadaki bilgiler yalnızca referans amaçlıdır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
