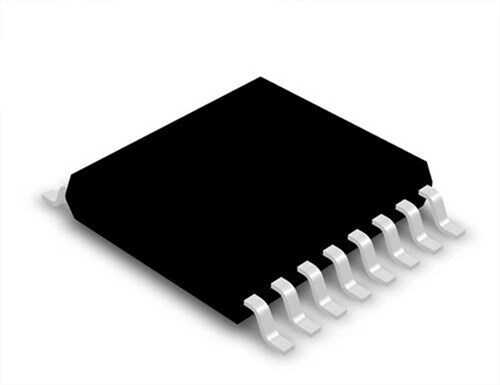

74HC595PW - HC595 TSSOP-16 8-Bit Kaydırmalı Kayıt (Shift Register) Entegresi

74HC595PW, dijital elektronik projelerinin vazgeçilmez bir parçası olan, 8-bit seri-giriş, paralel-çıkış (SIPO) kaydırmalı kayıt entegresidir. Kompakt TSSOP-16 yüzey montaj kılıfındaki bu versiyon, mikrodenetleyicilerin sınırlı sayıdaki pinlerini kullanarak çok sayıda çıkışı (örneğin LED'ler, ekranlar) kontrol etmek için en popüler çözümlerden biridir. Ayrıca çıkış latch'leri ve 3-durumlu çıkış özelliklerine sahiptir.

74HC595PW - HC595 TSSOP-16'nin Özellikleri ve Avantajları

• I/O Genişletme: Mikrodenetleyicinizin sadece 3 pini (Data, Clock, Latch) ile 8 adet ek dijital çıkış elde etmenizi sağlar.
• Kaskad Bağlantı: Birden fazla 74HC595 entegresi birbirine seri olarak bağlanarak (daisy-chaining) çıkış sayısı 8'in katları şeklinde (16, 24, 32...) kolayca artırılabilir.
• Depolama Latch'i: Kaydırmalı kayıt içindeki veri güncellenirken çıkışların kararlı kalmasını sağlayan ayrı bir depolama yazmacına (storage register/latch) sahiptir. Bu, LED'lerde titreşim gibi istenmeyen durumları önler.
• Yüksek Hızlı HC Ailesi: Düşük güç tüketimi ve geniş çalışma voltajı (2V-6V) ile yüksek hızlı kaydırma (shifting) operasyonları sunar.
• TSSOP-16 Kılıf: Modern, yerden tasarruf sağlayan yüzey montaj (SMD) kılıfı, kompakt tasarımlar için idealdir.

Başlıca Kullanım Alanları

• LED Matris ve 7-Segment Display Sürücüleri
• Mikrodenetleyici Projelerinde Pin Çoğullama
• Dijital Kontrol Panelleri ve Göstergeler
• Seri Veriyi Paralel Veriye Dönüştürme
• Genel Amaçlı Dijital Çıkış Kontrolü

Sık Sorulan Sorular (SSS)

Soru: 74HC595 nasıl çalışır?
→ Veri biti seri olarak (DS pininden) içeri alınır, her saat (SHCP) darbesinde içerideki kayıtlarda bir pozisyon kaydırılır. 8 bitin tamamı içeri alındıktan sonra, mandal (STCP) pinine bir darbe gönderilerek bu 8 bitlik verinin aynı anda paralel çıkışlara (Q0-Q7) yansıtılması sağlanır.

Soru: Bu entegre ile LED'leri doğrudan sürebilir miyim?
→ Evet, 74HC595'in her bir çıkışı standart LED'leri sürmek için yeterli akımı sağlayabilir. Ancak her LED için akım sınırlayıcı bir direnç kullanmak zorunludur. Yüksek güçlü LED'ler için ise ek bir sürücü devresi (transistör vb.) gerekebilir.

Projelerinizde çıkış pini sıkıntısı yaşıyorsanız, 74HC595PW kaydırmalı kayıt entegresi ile ufkunuzu genişletin!

Not: Bu sayfadaki bilgiler ürün hakkında genel bir bakış sunmaktadır. Kritik uygulamalarınız için lütfen ürünün üreticisi tarafından sağlanan resmi 'datasheet' belgesini kontrol ediniz.
