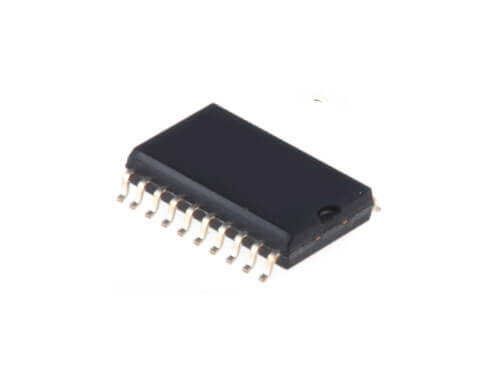

74HCT245D - HCT245 SOP-20

74HCT245D, iki yönlü veri yolu (bus) uygulamaları için tasarlanmış, sekizli (octal) bir bus transceiver (alıcı-verici) entegresidir. Bu component, A ve B portları arasında 8-bit'lik paralel veri transferini sağlar ve 3-durumlu (3-state) çıkışları sayesinde veri yoluna ne zaman veri basılacağını kontrol etme imkanı sunar. TTL uyumlu girişleri ve SOP-20 yüzey montaj kılıfı ile modern ve karma sistemler için idealdir.

74HCT245D'nin Özellikleri ve Avantajları

• Sekizli Çift Yönlü Alıcı-Verici: 8-bit genişliğindeki veri yolları arasında tamponlama ve yönlendirme yapar.
• Yön Kontrolü (DIR): Tek bir pin (DIR) ile veri akışının yönünü (A'dan B'ye veya B'den A'ya) kolayca kontrol etme imkanı sağlar.
• TTL Giriş Seviyesi Uyumluluğu: 'HCT' ailesinin bir üyesi olarak, 5V'luk TTL cihazlarından gelen sinyallerle doğrudan ve güvenilir bir şekilde çalışır.
• 3-State Çıkışlar: Çıkış Etkinleştirme (OE) pini 'high' yapıldığında, çıkışlar yüksek empedans durumuna geçer. Bu, birden fazla cihazın aynı veri yolunu paylaşmasına (bus sharing) olanak tanır.
• SOP-20 Kılıf: Standart 'Small-Outline Package' yapısı, yüzey montajlı (SMD) devre kartlarında verimli bir yerleşim sunar.

Başlıca Kullanım Alanları

• Mikroişlemci ve mikrodenetleyici tabanlı sistemlerde veri yolu tamponlama.
• Bellek ve çevre birimleri arasındaki veri alışverişi.
• Farklı mantık aileleri veya kartlar arasında sinyal sürücü (driver) olarak.
• Asenkron veri yolu haberleşmesi.
• Sistemlerde G/Ç portlarının sürücü kapasitesini artırma.

Sık Sorulan Sorular (SSS)

'Bus Transceiver' tam olarak ne işe yarar?
→ Bir 'Bus Transceiver' (Veri Yolu Alıcı-Vericisi), temel olarak iki işlevi birleştiren bir entegredir: Bir yönde sinyalleri alan bir 'receiver' ve diğer yönde sinyalleri süren bir 'transmitter'. 74HCT245 gibi bileşenler, bu iki işlevi tek bir pakette sunar ve bir kontrol pini ile veri akışının yönünü değiştirmenize olanak tanır. Ayrıca sinyalleri güçlendirerek (tamponlayarak) veri yolunun daha fazla yükü sürebilmesini sağlar.

74HCT245 ile 74HC245 arasındaki fark nedir?
→ Temel fark, giriş voltaj seviyelerindedir. Her ikisi de 8-bit transceiver'dır. 74HC245, standart CMOS mantık seviyeleri ile çalışır. 74HCT245 ise TTL mantık seviyeleri ile uyumludur. Eğer bu entegreyi bir TTL cihazının çıkışına bağlayacaksanız, kararlı bir çalışma için HCT versiyonunu kullanmalısınız.

Veri yolu tabanlı tasarımlarınızda sinyal bütünlüğünü ve sürücü gücünü artırmak için 74HCT245D'yi tercih edin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
