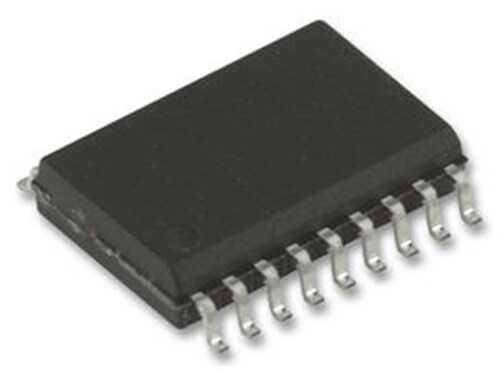

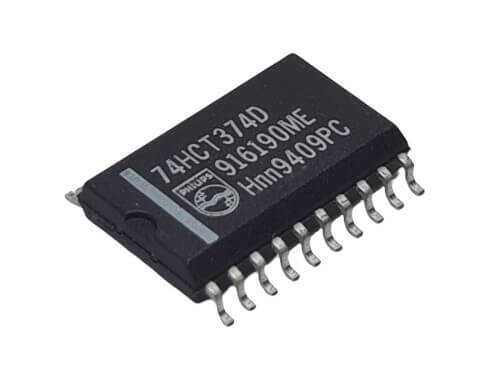

74HCT374D SOP-20

74HCT374D, yüksek performanslı dijital sistemlerde veri depolama ve bus arayüzü oluşturma amacıyla kullanılan, SOP-20 kılıfında bir Octal (8-bit) D-Tipi Flip-Flop entegresidir. 3-durumlu (3-state) çıkışları, veri yolu (bus) uygulamalarında çakışmaları önlemek için idealdir.

74HCT374D SOP-20'nin Özellikleri ve Avantajları

• 8-Bit Veri Kaydı: Tek bir saat (clock) sinyalinin yükselen kenarıyla 8 bitlik paralel veriyi aynı anda yakalar ve saklar.
• 3-Durumlu Çıkışlar: Çıkışlar, yüksek (HIGH), düşük (LOW) ve yüksek empedans (High-Z) durumlarına sahip olabilir. Bu özellik, birden fazla cihazın aynı veri yolunu paylaşmasına olanak tanır.
• TTL Uyumlu Girişler: HCT lojik ailesi sayesinde, 5V ile çalışan TTL tabanlı sistemlerle sorunsuz bir şekilde entegre olur.
• Kenar Tetiklemeli (Edge-Triggered): Veri, saat sinyalinin sadece pozitif (yükselen) kenarında kaydedilir, bu da zamanlama hassasiyeti yüksek devrelerde kararlılık sağlar.
• SOP-20 Kılıf: Yoğun PCB tasarımları için uygun, yüzey montajlı (SMD) bir pakettir.

Başlıca Kullanım Alanları

• Mikroişlemci ve mikrodenetleyici sistemlerinde I/O portu genişletme.
• Veri yolu arayüzleri (bus interface) ve sürücüleri (bus drivers).
• Pipeline mimarilerinde ara veri depolama kaydedicileri (pipeline registers).
• Bellek adres kaydedicileri ve veri tamponlama (buffering).
• Genel amaçlı veri saklama ve senkronizasyon devreleri.

Sık Sorulan Sorular (SSS)

Soru: 74HCT374 ile 74HCT373 arasındaki fark nedir?
→ Temel fark çalışma prensipleridir. 74HCT374 bir 'flip-flop'tur ve veriyi saat sinyalinin yükselen kenarında yakalar ve saklar. 74HCT373 ise bir 'latch' (mandal) olup, latch enable pini aktif olduğu sürece girişindeki değişikliği anında çıkışa yansıtır (şeffaf mod). 374 senkron, 373 ise asenkron çalışmaya daha yatkındır.

Soru: 3-durumlu (3-state) çıkış ne işe yarar?
→ Bu özellik, çıkış pininin devreden elektriksel olarak 'bağlantısını kesmesine' olanak tanır (yüksek empedans modu). Bu sayede, aynı veri hattına bağlı birden fazla 74HCT374'ten sadece biri aktif olarak veri gönderirken diğerleri hattı meşgul etmez, bu da veri yolu çakışmalarını engeller.

Veri yolu tabanlı tasarımlarınızda kararlı ve güvenilir veri kaydı için 74HCT374D SOP-20'yi tercih edin!

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. Kesin teknik detaylar ve pin yapılandırması için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
