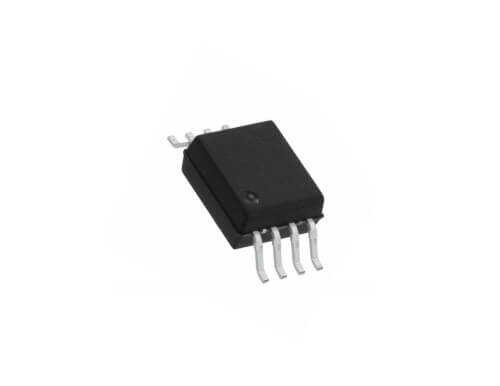

ACPL-C790-500E - C790 SSO-8

ACPL-C790-500E (kısa kodu C790), yüksek hassasiyetli bir izolasyon amplifikatörüdür. Özellikle motor sürücülerinde ve invertörlerde akım ve gerilim algılama için tasarlanmıştır. Sigma-delta (Σ-Δ) modülasyon teknolojisi ve optik kuplaj teknolojisini bir araya getiren bu komponent, yüksek gerilim tarafındaki analog sinyali güvenli bir şekilde izole ederek düşük gerilim tarafına aktarır. SSO-8 kılıfı kompakt ve güvenilir bir çözüm sunar.

ACPL-C790-500E'nin Özellikleri ve Avantajları

• Yüksek Hassasiyet: Dahili sigma-delta analog-dijital dönüştürücü sayesinde düşük ofset ve yüksek doğrusallık sunar.
• Mükemmel İzolasyon: Güçlü optik izolasyon bariyeri, yüksek ortak mod gürültüsünü (CMR) reddeder ve hassas kontrol devrelerini yüksek voltajdan korur.
• Dahili Referans: Genellikle dahili bir voltaj referansına sahip olması, harici bileşen ihtiyacını azaltır ve tasarım karmaşıklığını basitleştirir.
• Geniş Bant Genişliği: Hızlı değişen akım ve gerilim sinyallerini doğru bir şekilde izlemek için yeterli bant genişliği sağlar.

Başlıca Kullanım Alanları

• AC ve Fırçasız DC motor sürücülerinde faz akımı algılama
• Güç invertörleri ve UPS sistemlerinde DC barası gerilim takibi
• Anahtarlamalı güç kaynaklarında (SMPS) akım algılama
• Endüstriyel veri toplama sistemlerinde izole sinyal işleme
• Kaynak makinelerinde akım geri beslemesi

Sık Sorulan Sorular (SSS)

İzolasyon amplifikatörü ne işe yarar?
→ İzolasyon amplifikatörü, fiziksel ve elektriksel olarak birbirinden ayrılmış iki devre arasında analog sinyalleri aktarmak için kullanılır. Bu, genellikle yüksek voltajlı bir devredeki küçük bir sinyali (örneğin bir şönt direnç üzerindeki gerilim düşümü) ölçmek ve bu bilgiyi güvenli bir şekilde düşük voltajlı bir mikrodenetleyiciye göndermek için gereklidir.

Bu komponentin çıkışı analog mu, dijital mi?
→ ACPL-C790 gibi sigma-delta tabanlı izolasyon amplifikatörleri, dahili olarak analog sinyali dijital bir bit akışına çevirir. Bu bit akışı optik olarak izole edildikten sonra çıkış tarafında genellikle harici bir dijital filtre (örneğin mikrodenetleyici içindeki bir Sinc filtresi) ile tekrar analog bir değere dönüştürülür veya doğrudan dijital olarak işlenir.

Güç elektroniği uygulamalarınızda hassas ve izole akım/gerilim algılaması için ACPL-C790'ın üstün performansından faydalanın.

Not: Bu sayfadaki bilgiler, üreticinin genel verilerinden derlenmiştir. En doğru ve güncel teknik detaylar için lütfen ilgili ürünün resmi 'datasheet' belgesini kontrol ediniz.
