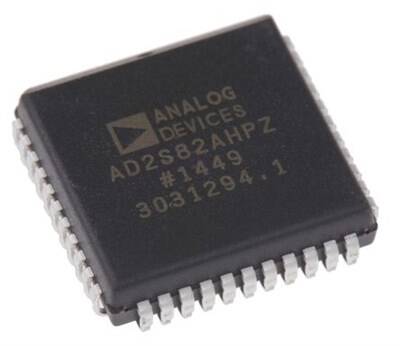

AD2S82AHPZ PLCC-44

AD2S82AHPZ, Analog Devices tarafından üretilen, yüksek performanslı ve monolitik bir Resolver'dan Dijitale Dönüştürücü (Resolver-to-Digital Converter - RDC) entegresidir. Bir resolver'dan gelen analog sinüs ve kosinüs sinyallerini işleyerek, şaftın mutlak açısal konumunu ve hızını temsil eden hassas dijital veriye dönüştürür.

AD2S82AHPZ'nin Özellikleri ve Avantajları

• Yüksek Çözünürlük: Kullanıcı tarafından programlanabilen 10, 12, 14 veya 16 bit çözünürlük sunarak uygulama gereksinimlerine göre esneklik sağlar.
• Ratiometrik İzleme Prensibi: Gürültüye ve sıcaklık değişimlerine karşı yüksek bağışıklık sağlayan sağlam bir dönüştürme tekniği kullanır.
• Hız (Velocity) Çıkışı: Açısal konum bilgisinin yanı sıra, ek bir sensöre ihtiyaç duymadan doğrudan analog bir hız sinyali de üretir. Bu, motor kontrol döngülerini basitleştirir.
• Dahili Osilatör: Resolver için gerekli olan uyarma (excitation) sinyalini üretecek dahili bir osilatöre sahiptir, bu da harici bileşen sayısını azaltır.
• PLCC-44 Paket: Sağlam ve endüstriyel standartlara uygun, yüzeye monte edilebilir bir kılıf yapısındadır.

Başlıca Kullanım Alanları

• Endüstriyel Motor Kontrolü: AC/DC servo motor sürücülerinde hassas pozisyon ve hız geri beslemesi için kullanılır.
• Robotik: Robot kollarının eklem pozisyonlarını yüksek doğrulukla tespit etmek için kritik bir bileşendir.
• CNC Makineleri ve Otomasyon: Takım tezgahlarında ve otomasyon sistemlerinde mutlak konumlandırma için kullanılır.
• Havacılık ve Savunma: Uçuş kontrol yüzeyleri, radar antenleri ve gimbal sistemlerinde pozisyon algılama için tercih edilir.
• Otomotiv: Elektrikli direksiyon (EPS) ve diğer araç konumlandırma sistemlerinde kullanılabilir.

Sık Sorulan Sorular (SSS)

Soru: Resolver nedir ve neden bir RDC'ye ihtiyaç duyar?
→ Resolver, bir şaftın açısını ölçen, transformatör benzeri bir elektromekanik sensördür. Çıkışları analog sinüs/kosinüs sinyalleridir. RDC (Resolver-to-Digital Converter), bu analog sinyalleri mikrodenetleyicilerin veya dijital kontrol sistemlerinin anlayabileceği dijital açı verisine dönüştüren özel bir entegredir.

Soru: Bu entegrenin bir enkoderden farkı nedir?
→ Resolver'lar, enkoderlere göre daha sağlamdır ve zorlu endüstriyel ortamlarda (yüksek sıcaklık, titreşim, toz) daha güvenilir çalışırlar. Enkoderler genellikle doğrudan dijital çıkış verirken, resolver'lar analog çıkış verir ve AD2S82AHPZ gibi bir dönüştürücüye ihtiyaç duyar.

Zorlu ortamlarda hassas hareket kontrolü için endüstri standardı AD2S82AHPZ'yi seçin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
