AD594AQ CDIP-14

AD594AQ, Analog Devices'ın endüstri standardı haline gelmiş, yüksek hassasiyetli bir monolitik termokupl amplifikatörüdür. Entegre soğuk nokta kompanzasyonu (cold junction compensation) özelliğine sahip olan bu komponent, CDIP-14 seramik kılıfı içerisinde sunulur. Termokupl sensörlerinden gelen milivolt seviyesindeki sinyalleri, doğrudan ve doğru bir şekilde sıcaklık verisine dönüştürmek için tasarlanmıştır.

AD594AQ CDIP-14'ün Özellikleri ve Avantajları

• Entegre Soğuk Nokta Kompanzasyonu: Harici bir kompanzasyon devresine ihtiyaç duymadan, ortam sıcaklığı değişikliklerini otomatik olarak telafi ederek yüksek doğruluk sağlar.
• Doğrudan Sıcaklık Çıkışı: Çıkışında genellikle 10mV/°C gibi ölçeklendirilmiş bir analog voltaj sunarak A/D dönüştürücülerle veya voltmetrelerle kolayca okunabilir.
• Yüksek Hassasiyet: Düşük ofset voltajı ve yüksek kazanç kararlılığı sayesinde çok küçük sıcaklık değişimlerini bile hassas bir şekilde ölçer.

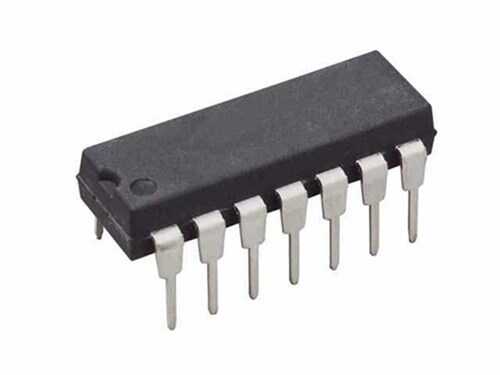

• CDIP-14 Seramik Kılıf: Seramik DIP kılıf, geniş sıcaklık aralıklarında ve zorlu endüstriyel ortamlarda yüksek güvenilirlik ve uzun süreli kararlılık sunar.
• Farklı Termokupl Tipleriyle Uyum: Genellikle J tipi termokupllar için fabrikada kalibre edilmiştir, ancak küçük değişikliklerle K tipi gibi diğer termokupllarla da kullanılabilir.

Başlıca Kullanım Alanları

• Endüstriyel fırın ve ocak sıcaklık kontrolü
• Proses kontrol ve otomasyon sistemleri
• Bilimsel ve laboratuvar tipi ölçüm cihazları
• Plastik enjeksiyon ve kalıplama makineleri
• Hassas sıcaklık izleme ve veri kaydetme (datalogging) sistemleri

Sık Sorulan Sorular (SSS)

Soğuk nokta kompanzasyonu (CJC) neden gereklidir?
→ Termokupllar, iki farklı metalin birleştiği iki nokta arasındaki sıcaklık farkını ölçer (ölçüm noktası ve bağlantı noktası). Doğru bir mutlak sıcaklık ölçümü için, bağlantı noktasının (soğuk nokta) sıcaklığının bilinmesi ve telafi edilmesi gerekir. AD594AQ bunu otomatik olarak yapar.

AD594AQ'nun çıkışını bir mikrodenetleyici ile nasıl okuyabilirim?
→ AD594AQ'nun analog voltaj çıkışını, mikrodenetleyicinin Analog-Dijital Dönüştürücü (ADC) pinine bağlayarak okuyabilirsiniz. Örneğin, çıkış 250mV ise ve ölçek 10mV/°C ise, sıcaklık 25°C olarak hesaplanır.

Termokupl tabanlı sıcaklık ölçüm sistemlerinizi AD594AQ ile basitleştirin ve doğruluğu en üst seviyeye taşıyın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
