74HC238PW - HC238 TSSOP-16

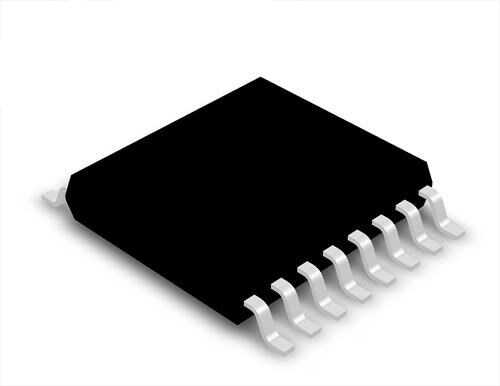

74HC238PW, yüksek hızlı CMOS (HC) ailesinden bir 3-to-8 line decoder/demultiplexer (3'ten 8'e hat kod çözücü/çoklama çözücü) entegresidir. Bu entegre, üç adet ikili adres girişini (A0, A1, A2) okuyarak sekiz çıkıştan (Y0-Y7) yalnızca bir tanesini aktif hale getirir. Kod çözücü fonksiyonu sayesinde bellek adresleme ve I/O portu seçimi gibi uygulamalarda yaygın olarak kullanılır. TSSOP-16 kılıfı modern, yüzey montajlı tasarımlar için idealdir.

74HC238PW'nin Özellikleri ve Avantajları

• 3-to-8 Kod Çözme: 3 bitlik ikili adresi 8 ayrı çıkıştan birini seçmek için kullanır.
• Çoklu Etkinleştirme (Enable) Girişleri: Cihazın kolayca genişletilmesini veya kontrol edilmesini sağlayan üç adet etkinleştirme girişi (G1, G2A, G2B) bulunur.
• Yüksek Hızlı Performans: HC serisi, düşük yayılma gecikmesi süreleri sunarak hızlı dijital sistemlerde kullanıma olanak tanır.
• Demultiplexer Olarak Kullanım: Etkinleştirme girişlerinden biri veri girişi olarak kullanılarak 1-to-8 demultiplexer olarak da çalışabilir.
• Geniş Çalışma Voltajı: 2V ile 6V arasında geniş bir besleme aralığına sahip olması, farklı lojik aileleriyle uyumluluğu artırır.

Başlıca Kullanım Alanları

• Bellek yongası (RAM/ROM) adres kod çözme
• Mikroişlemci sistemlerinde I/O portu seçimi
• Veri yönlendirme ve dağıtma (demultiplexing)
• Sinyal seçimi ve kontrol uygulamaları
• Dijital kontrol sistemlerinde durum makinesi uygulamaları

Sık Sorulan Sorular (SSS)

Decoder (kod çözücü) ile Demultiplexer (çoklama çözücü) arasındaki fark nedir?
→ Bir decoder, N girişini 2^N çıkışa çevirir (örn. 3-to-8). Bir demultiplexer ise tek bir veri girişini, adres girişlerine göre seçilen birden fazla çıkıştan birine yönlendirir. 74HC238, enable pinleri veri girişi olarak kullanıldığında bir demultiplexer gibi davranabilir.

Bu entegrenin çıkışları aktif-düşük mü, aktif-yüksek mi?
→ 74HC238'in çıkışları aktif-yüksek (active-high)'tir. Yani seçilen çıkış Lojik-1 seviyesine geçerken, diğerleri Lojik-0 seviyesinde kalır. Aktif-düşük çıkışlı versiyonu için 74HC138 modeline bakılabilir.

Mikroişlemcili sistemlerinizde adresleme ve veri yönlendirme işlemlerini 74HC238PW ile verimli bir şekilde gerçekleştirin.

Not: Bu sayfadaki bilgiler yalnızca referans amaçlıdır. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
