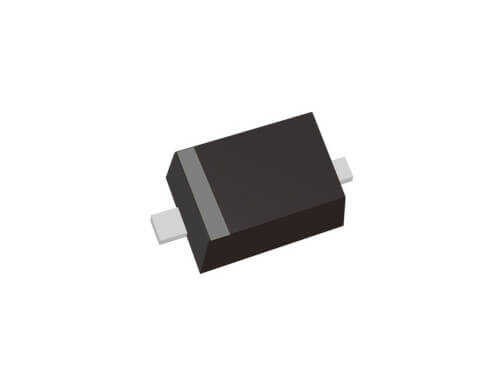

BAS516 250mA 100V SOD523 Switching Diyot

BAS516, yüksek yoğunluklu baskı devre kartları (PCB) ve minyatür elektronik cihazlar için tasarlanmış, ultra küçük SOD523 kılıfında bir hızlı anahtarlama (switching) diyotudur. Düşük kapasitansı ve hızlı anahtarlama süresi sayesinde, 250mA akım ve 100V gerilim değerleriyle sinyal işleme ve koruma devrelerinde mükemmel performans sunar. Özellikle taşınabilir ve giyilebilir teknolojiler için ideal bir bileşendir.

BAS516 250mA 100V SOD523 Switching Diyot'nin Özellikleri ve Avantajları

• Ultra Küçük SOD523 Kılıf: Sadece 1.2 x 0.8 mm boyutlarındaki bu kılıf, yerden kritik tasarruf sağlayarak ürünlerin minyatürleştirilmesine olanak tanır.
• Hızlı Anahtarlama Hızı: Düşük kapasitans değeri, sinyal bütünlüğünü koruyarak yüksek hızlı veri hatları ve anahtarlama uygulamaları için uygun hale getirir.
• Düşük Kaçak Akım: Bekleme modunda minimum güç tüketimi sağlar, bu da pille çalışan cihazların ömrünü uzatır.
• Yeterli Güç Kapasitesi: 250mA'lik ileri yön akımı, birçok sinyal seviyesi anahtarlama ve düşük güç doğrultma görevi için yeterlidir.
• AEC-Q101 Kalifikasyonu: Genellikle otomotiv standartlarına uygun versiyonları bulunur, bu da yüksek güvenilirlik ve dayanıklılık anlamına gelir.

Başlıca Kullanım Alanları

• Yüksek Hızlı Sinyal Anahtarlama ve Yönlendirme
• Genel Amaçlı Anahtarlama (General Purpose Switching)
• Ters Polarite Koruması (Düşük Akımlı Devrelerde)
• Mobil Telefonlar, Tabletler ve Giyilebilir Cihazlar
• Voltaj Sınırlama (Clamping) Devreleri

Sık Sorulan Sorular (SSS)

Soru: Switching diyot ile doğrultucu diyot arasındaki temel fark nedir?
→ Switching diyotlar, yüksek frekanslı sinyalleri hızlı bir şekilde açıp kapatmak için tasarlanmıştır ve düşük parazitik kapasitansa sahiptirler. Doğrultucu diyotlar ise genellikle daha düşük frekanslı AC gücü DC'ye çevirmek için kullanılır ve daha yüksek akım/gerilim kapasitelerine odaklanmıştır.

Soru: SOD523 kılıfını lehimlemek zor mudur?
→ Evet, son derece küçük olduğu için manuel lehimlemesi zordur ve deneyim gerektirir. Bu kılıf tipi, genellikle otomatik reflow (yeniden akış) fırınlama teknikleriyle seri üretimde monte edilmek üzere tasarlanmıştır.

Minyatür tasarımlarınızda yüksek hızlı anahtarlama performansı için BAS516'yı keşfedin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve uygulama detayları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
