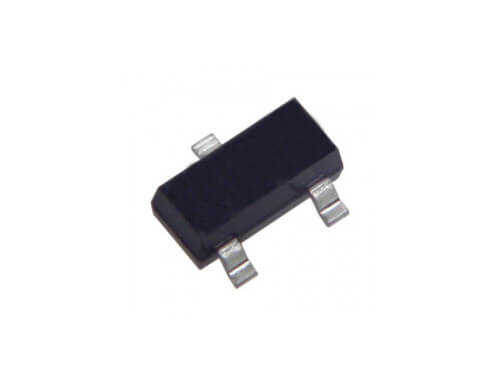

BAS70-04 70mA 70V SOT-23 Şotki Diyot

BAS70-04, kompakt SOT-23 kılıfı içinde iki adet yüksek hızlı Şotki diyot barındıran verimli bir yarı iletken komponenttir. Bu diyotlar ortak anot konfigürasyonunda düzenlenmiştir. 70V'luk görece yüksek ters gerilim dayanımı, düşük ileri gerilim düşümü ve hızlı anahtarlama özellikleri sayesinde, özellikle sinyal koruma ve mantık devrelerinde esnek ve güvenilir bir çözüm sunar.

BAS70-04'ün Özellikleri ve Avantajları

• Çift Diyot (Ortak Anot): Tek bir SOT-23 paketinde, anotları birbirine bağlı iki adet Şotki diyot içerir. Bu yapı, tasarım esnekliği sağlar.
• Yüksek Ters Gerilim: 70V'luk Vr değeri, onu 24V gibi endüstriyel sistemler dahil olmak üzere daha geniş bir voltaj aralığında kullanılabilir kılar.
* Hızlı Anahtarlama Süresi: Yüksek frekanslı sinyal işleme ve hızlı koruma devreleri için mükemmel performans sunar.
• Düşük Güç Tüketimi: Düşük ileri gerilim düşümü (Vf), devre verimliliğini artırır ve güç kaybını en aza indirir.
• Endüstri Standardı Kılıf: SOT-23 paketi, kolay montaj ve yüksek yoğunluklu devre tasarımlarına uyumluluk sağlar.

Başlıca Kullanım Alanları

• Yüksek hızlı veri hatlarında voltaj kenetleme (clamping)
• Sinyal doğrultma ve demodülasyon
• Ters polarite koruması
• Düşük güçlü DC-DC dönüştürücüler
• Mantık devreleri ve sinyal yönlendirme
• ESD koruma devreleri

Sık Sorulan Sorular (SSS)

Soru: BAS70-04 (Ortak Anot) ile BAS70-05 (Ortak Katot) arasındaki fark nedir?
→ Her ikisi de SOT-23 kılıfında iki diyot içerir. Temel fark bağlantı şeklidir. BAS70-04'te diyotların pozitif uçları (anotlar) birleşikken, BAS70-05'te negatif uçları (katotlar) birleşiktir. Bu seçim, kurulacak devrenin topolojisine (örneğin, pozitif veya negatif hatta koruma) bağlıdır.

Soru: 70mA akım kapasitesi yeterli mi?
→ Bu akım değeri, sinyal işleme, veri hattı koruması ve düşük güçlü mantık devreleri gibi uygulamaların büyük çoğunluğu için fazlasıyla yeterlidir. Ancak, güç doğrultma gibi daha yüksek akım gerektiren uygulamalar için uygun değildir.

BAS70-04 Çift Şotki Diyot ile sinyal devrelerinizde yerden tasarruf edin ve performansı artırın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve toleranslar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
