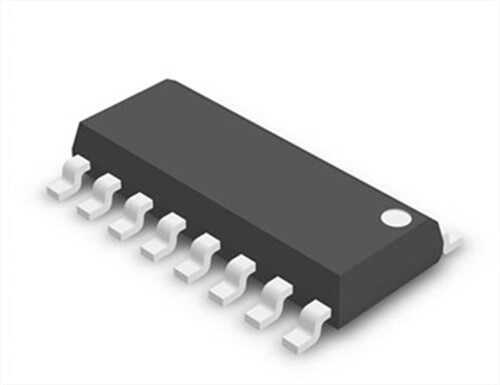

CD4017 SMD-16 Decade Counter/Divider with 10 Decoded Outputs

CD4017, dijital elektronik dünyasının en popüler entegrelerinden biridir ve bir Johnson onluk sayıcı (decade counter) olarak bilinir. Bu SMD-16 yüzey montaj kılıflı entegre, gelen her saat darbesiyle 10 adet çıkışını (Q0-Q9) sırayla aktif hale getirir. Bu basit ama güçlü işlevi sayesinde, sıralı LED yakma ('yürüyen ışık'), zamanlama devreleri ve basit sıralayıcılar gibi çok sayıda görsel ve kontrol projesinde kullanılır. Geniş çalışma voltajı ve düşük güç tüketimi, onu her seviyeden elektronikçi için vazgeçilmez kılar.

CD4017'nin Özellikleri ve Avantajları

• 10 Adet Sıralı Çıkış: Gelen her saat darbesiyle Q0'dan Q9'a kadar olan çıkışları sırayla 'high' (yüksek) seviyesine çeker.
• Kolay Kullanım: Çalışması için sadece bir saat sinyali ve reset bağlantısı yeterlidir, bu da onu yeni başlayanlar için ideal yapar.
• Basamaklanabilir: Carry-Out (Taşıma Çıkışı) pini, bir sonraki CD4017'nin saat girişine bağlanarak 20, 30 veya daha fazla adımlı sayıcılar oluşturulabilir.
• Kontrol Pinleri: Clock, Reset ve Clock Inhibit (Saat Engelleme) pinleri sayesinde sayma işlemi üzerinde tam kontrol sağlar.
• Geniş Voltaj Aralığı: Tipik olarak 3V ile 15V arasında sorunsuz bir şekilde çalışır.

Başlıca Kullanım Alanları

• LED sıralayıcılar (Yürüyen ışık, Knight Rider efekti)
• Elektronik rulet ve zar devreleri
• Frekans bölücüler (10'a bölme)
• Endüstriyel kontrol ve otomasyon için basit sıralayıcılar (sequencers)
• Zamanlama ve alarm devreleri

Sık Sorulan Sorular (SSS)

CD4017'yi 10'dan az adımlı saymak için kullanabilir miyim?
→ Evet. Örneğin, 6 adımlı bir sayıcı yapmak isterseniz, 7. çıkışı (Q6) doğrudan Reset pinine bağlayabilirsiniz. Sayıcı 6. adıma (Q5 aktif) ulaştıktan sonraki saat darbesinde Q6 anlık olarak aktif olur ve sayıcıyı hemen sıfırlar. Böylece sayıcı 0-5 arasında saymış olur.

Clock Inhibit pini ne işe yarar?
→ Clock Inhibit (CLK INH) pini 'high' (yüksek) seviyeye çekildiğinde, entegre saat darbelerini görmezden gelir ve sayma işlemini duraklatır. Pin tekrar 'low' (düşük) seviyeye çekildiğinde sayma kaldığı yerden devam eder.

Sıralı kontrol ve eğlenceli LED projeleriniz için efsanevi CD4017 sayıcı entegresini hemen deneyin!

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. Kesin teknik detaylar için lütfen ilgili ürünün resmi 'datasheet' belgesini kontrol ediniz.
