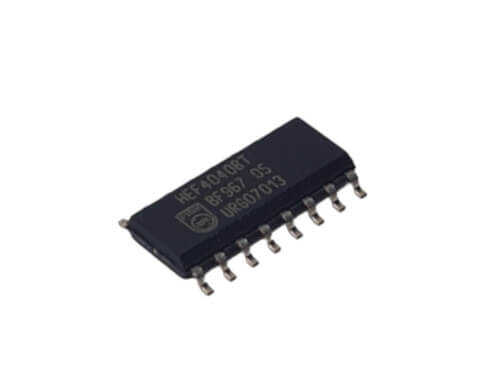

CD4040 SOIC-16 - HEF4040BT

CD4040 (HEF4040BT), CMOS teknolojisi ile üretilmiş, yüksek hızlı bir 12-bit ikili ripple-carry sayıcı entegresidir. Bu çok yönlü entegre, bir saat darbesi (clock) girişi ve bir reset girişi ile kontrol edilen 12 adet çıkışa sahiptir. SOIC-16 yüzey montaj kılıfı sayesinde modern ve kompakt PCB tasarımları için idealdir. Özellikle frekans bölme, zamanlama ve dijital sayma uygulamalarında kararlı ve güvenilir bir performans sunar.

CD4040 SOIC-16'nın Özellikleri ve Avantajları

• 12-Bit Sayma Kapasitesi: Tek bir entegre ile 0'dan 4095'e kadar sayma imkanı sağlar.
• Geniş Besleme Voltajı Aralığı: 3V ila 18V arasında geniş bir voltaj aralığında çalışarak farklı mantık seviyeleriyle uyumluluk sunar.
• Yüksek Hızlı Çalışma: Tipik olarak 12MHz'e kadar saat frekanslarını destekler (Vdd=10V).
• Tam Statik Çalışma: Düşük frekanslarda veya durdurulmuş saat sinyallerinde bile veri kaybı olmadan çalışır.
• SOIC-16 Kılıf: Yüzeye montaj teknolojisi (SMD) için uygun olan bu kılıf, yerden tasarruf sağlar ve otomatik montaj hatlarına uygundur.
• Yüksek Gürültü Bağışıklığı: CMOS yapısı sayesinde endüstriyel ortamlarda bile kararlı çalışır.

Başlıca Kullanım Alanları

• Frekans Bölücü Devreler
• Zaman Gecikme Devreleri
• Programlanabilir Sayıcılar ve Zamanlayıcılar
• Dijital Saat ve Kronometre Projeleri
• Kontrol Devreleri ve Sinyal Jeneratörleri
• Endüstriyel Otomasyon Sistemleri

Sık Sorulan Sorular (SSS)

CD4040'ın 'ripple-carry' olması ne anlama gelir?
→ 'Ripple-carry' (dalgalanma-taşıma) sayıcı, bir flip-flop'un çıkışının bir sonrakinin saat girişini tetiklediği anlamına gelir. Bu yapı basit ve ekonomiktir ancak çok yüksek frekanslarda tüm çıkışların aynı anda güncellenmemesine neden olabilir.

SOIC-16 kılıfını breadboard üzerinde kullanabilir miyim?
→ Doğrudan kullanamazsınız. SOIC (Small Outline Integrated Circuit) yüzeye montaj için tasarlanmıştır. Breadboard üzerinde kullanmak için bir 'SOIC to DIP' adaptör kartı kullanmanız gerekir.

Hassas zamanlama ve frekans bölme projelerinizi CD4040'ın gücü ve kararlılığı ile bir üst seviyeye taşıyın!

Not: Bu sayfadaki bilgiler genel bir referans sağlamak amacıyla hazırlanmıştır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
