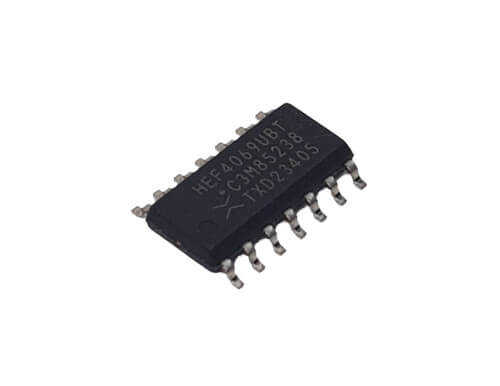

CD4069 SOIC-14 - HEF4069UBT

CD4069 (HEF4069UBT), içerisinde altı adet bağımsız tamponsuz (unbuffered) evirici (inverter) barındıran temel bir CMOS lojik entegresidir. Her bir evirici, girişindeki lojik sinyali tersine çevirir (HIGH girişi LOW çıkış, LOW girişi HIGH çıkış yapar). 'Unbuffered' yapısı sayesinde, osilatör ve lineer amplifikatör gibi analog karakteristiğe daha yakın devrelerde kullanım için idealdir. SOIC-14 yüzey montaj kılıfı, modern ve kompakt tasarımlar için mükemmel bir uyum sağlar.

CD4069 SOIC-14'ün Özellikleri ve Avantajları

• Hex Evirici (Inverter): Tek bir pakette altı adet bağımsız NOT kapısı sunar.
• Tamponsuz (Unbuffered) Tasarım: Kristal osilatörler, RC osilatörleri ve lineer modda çalışan amplifikatör devreleri için optimize edilmiştir.
• Geniş Besleme Voltajı Aralığı: 3V'dan 18V'a kadar geniş bir besleme aralığında güvenilir bir şekilde çalışır.
• Yüksek Giriş Empedansı: Girişleri çok az akım çeker, bu da önceki devreyi daha az yüklemesini sağlar.
• SOIC-14 Yüzey Montaj Kılıfı: Modern PCB tasarımları ve otomatik montaj hatları için ideal, yerden tasarruf sağlayan bir kılıftır.
• Standart Pin Yapısı: Diğer birçok 4000 serisi hex evirici ile pin uyumluluğuna sahiptir.

Başlıca Kullanım Alanları

• Kristal Osilatör Devreleri
• RC (Direnç-Kapasitör) Osilatörleri
• Lojik Sinyal Evirme ve Tersleme
• Darbe Şekillendirici Devreler (Schmitt Trigger)
• Lineer Amplifikatörler ( biasing ile)
• Dijital Lojik Sistemlerde Genel Amaçlı İnvertör

Sık Sorulan Sorular (SSS)

'Unbuffered' (tamponsuz) ile 'Buffered' (tamponlu) arasındaki fark nedir?
→ 'Unbuffered' eviriciler tek bir transistör aşamasından oluşur ve daha hızlı geçiş sürelerine sahiptir, bu da onları osilatörler için uygun kılar. 'Buffered' eviriciler (örn: CD4049'un farklı bir versiyonu veya 74HC04) ise genellikle üç aşamalıdır, daha keskin çıkış dalga formları ve daha yüksek gürültü bağışıklığı sunarlar. Genel lojik uygulamalar için genellikle 'buffered' versiyonlar tercih edilir.

Bu entegre ile basit bir kare dalga osilatörü nasıl yapabilirim?
→ Bir eviricinin çıkışını bir direnç üzerinden girişine geri besleyerek ve girişi de bir kapasitör ile toprağa bağlayarak basit bir RC osilatör devresi kurabilirsiniz. Genellikle iki veya üç evirici seri bağlanarak daha kararlı bir osilatör elde edilir.

Osilatör ve sinyal evirme devrelerinizi HEF4069UBT'nin esnek ve verimli yapısıyla hayata geçirin!
