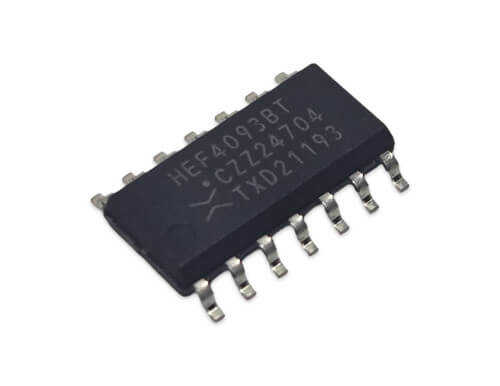

CD4093 SOIC-14 - HEF4093BT

HEF4093BT, endüstri standardı CD4093'ün yüksek performanslı bir versiyonu olup, dört adet 2-girişli Schmitt-trigger NAND kapısı içeren bir CMOS entegredir. Yüzey montaj SOIC-14 kılıfı ile gelen bu komponent, özellikle gürültülü endüstriyel ortamlarda veya hassas sinyal işleme gerektiren uygulamalarda üstün performans sergiler. HEF4093BT, geniş çalışma voltaj aralığı ve mükemmel gürültü bağışıklığı ile güvenilir lojik çözümler sunar.

HEF4093BT'nin Özellikleri ve Avantajları

• Üstün Gürültü Bağışıklığı: Schmitt-trigger girişleri, sinyal eşiklerinde histerezis sağlayarak yavaş veya parazitli sinyallerin neden olabileceği hatalı geçişleri ortadan kaldırır.
• Dört Adet NAND Kapısı: Tek bir entegre, dört ayrı NAND lojik fonksiyonu veya osilatör, multivibratör gibi daha karmaşık devreler oluşturma imkanı sunar.
• Geniş Voltaj Uyumluluğu: 3V ila 15V arasındaki besleme gerilimleriyle çalışabilmesi, onu hem pilli cihazlar hem de endüstriyel kontrol sistemleri için uygun kılar.
• Düşük Statik Akım: CMOS teknolojisi sayesinde bekleme durumunda neredeyse hiç güç tüketmez, bu da enerji verimliliği yüksek tasarımlar için kritiktir.
• Kompakt SOIC-14 Kılıf: Modern, yoğun devre kartlarında minimum yer kaplayan yüzey montaj (SMD) paketindedir.

Başlıca Kullanım Alanları

• Osilatör ve Saat Sinyali Üreteçleri
• Sinyal Koşullandırma ve Şekillendirme
• Dalga Formu Üretimi (Kare, Darbe)
• Buton ve Anahtar Ark Önleme (Debouncing)
• Endüstriyel Kontrol Lojik Devreleri

Sık Sorulan Sorular (SSS)

HEF4093BT ile standart CD4093 arasında bir fark var mı?
→ HEF4093BT, genellikle Nexperia (eski adıyla Philips Semiconductors) tarafından üretilen ve belirli elektriksel karakteristikler veya daha sıkı toleranslar sunabilen bir versiyondur. Fonksiyonel olarak tamamen aynıdırlar ve pin uyumludurlar.

Bu entegreyi bir inverter (NOT kapısı) olarak kullanabilir miyim?
→ Evet. Bir NAND kapısının iki girişini birbirine bağlarsanız, tek girişli bir NAND kapısı elde edersiniz ki bu da fonksiyonel olarak bir inverter (NOT kapısı) ile aynı işi yapar.

Hassas ve güvenilir sinyal işleme gerektiren projeleriniz için HEF4093BT Schmitt-trigger NAND entegresini seçin!

Not: Bu sayfadaki bilgiler yalnızca referans amaçlıdır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
