Bu ürün için güncel stok ve teslim süresi bilgisi alınız.
Bu ürün geldiğinde mail ile haber almak için, tıklayınız.| Genel Bilgiler | |
| Ürün Kodu | ST-101005 |
| Ürün Tipi | 4 telli rezistif touch panel |
| Ekran / Aktif Alan Çaprazı | 10.1 inç |
| Birim | MM |
| Genel Tolerans | ±0.20 mm |

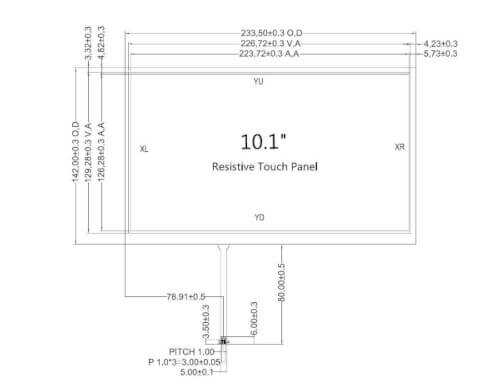

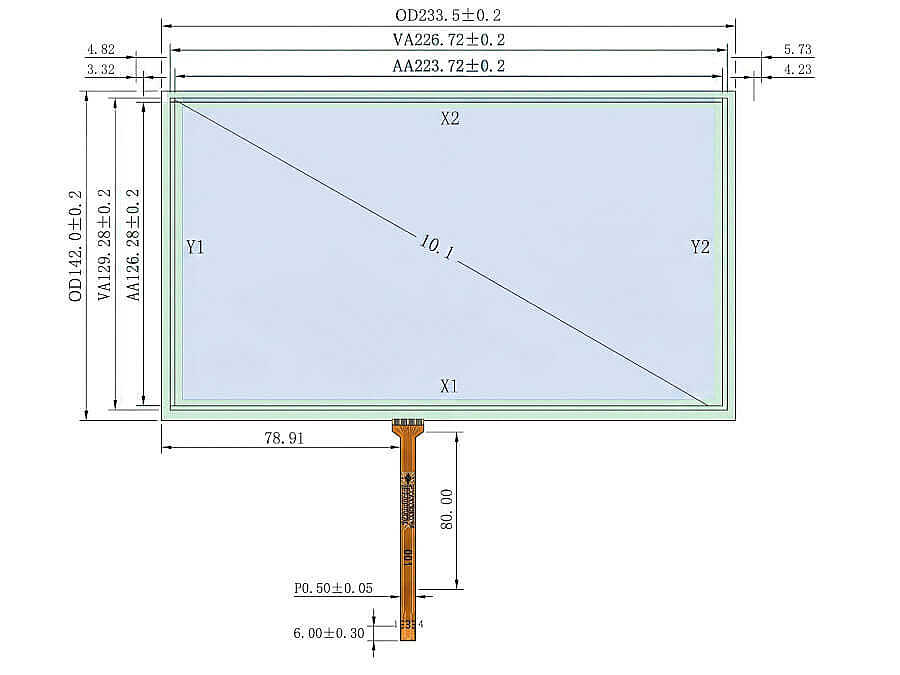

| Panel Ölçüleri | |
| OD - Dış ölçü / toplam panel ölçüsü | 233.5 × 142.0 mm ±0.2 |
| VA - Görünen alan / pencere alanı | 226.72 × 129.28 mm ±0.2 |
| AA - Aktif dokunma alanı | 223.72 × 126.28 mm ±0.2 |
| Kenar Boşlukları ve FPC Konumu | |
| 4.82 mm | Sol / üst kenar referans boşluğu |
| 3.32 mm | Sol / üst kenar ikinci referans boşluğu |
| 5.73 mm | Sağ / üst kenar referans boşluğu |
| 4.23 mm | Sağ / üst kenar ikinci referans boşluğu |
| 78.91 mm | FPC çıkışının yatay konum ölçüsü; panelin alt kısmına yakın |
| Katman Yapısı | |
| Üst Katman | ITO Film 0.188 mm |
| Alt Katman | ITO Glass 1.1 mm |
| Toplam Kalınlık | 1.45 ±0.15 mm |
| Kenar Malzemeleri | Adhesive ve Silicon |
| Arka Yüzey | Adhesive bölgesi |
| FPC / Kablo Özellikleri | |
| FPC Tipi | 4 pin FPC |
| FPC Genişliği | 5.00 ±0.10 mm |
| FPC Uzunluğu | 80 mm |
| Pin Pitch | P1.0 ±0.05 mm |
| Kontak Genişliği | W0.5 ±0.05 mm |
| Kontak Aralığı / Uç Detayı | 0.75 ±0.1 mm |
| Uç Bölge Uzunluğu | 6.00 ±0.30 mm |
| FPC Uç Kalınlığı | 0.3 ±0.05 mm |
| Metal / Kontak Yüzey Uzunluğu | 3.5 ±0.3 mm |
| Takviye / Stiffener Yüzeyi | 6.0 ±0.5 mm |
| Pin Bağlantıları | |
| Pin 1 | Y1 |
| Pin 2 | X1 |
| Pin 3 | Y2 |
| Pin 4 | X2 |
| Elektrot Konumu | |
| Üst | X2 |
| Alt | X1 |
| Sol | Y1 |
| Sağ | Y2 |
| Elektriksel Özellikler | |
| Sol-Sağ Direnç | 400 – 1000 Ω |
| Üst-Alt Direnç | 220 ±120 Ω |
| Tepki Süresi | ≤10 ms |
| Lineerlik | ≤1.5% |
| Optik ve Mekanik Özellikler | |
| Işık Geçirgenliği | ≥78% |
| Yüzey Sertliği | 3H |
| Çalışma / Dokunma Basıncı | Maksimum 80 g |
| Üst Yüzey | Mat / anti-Newton yüzey |
| Sıcaklık Özellikleri | |
| Çalışma Sıcaklığı | -20°C ~ +70°C |
| Depolama Sıcaklığı | -30°C ~ +80°C |
