5.7" 4 Telli (132x105) Touch Panel - ST-05701 B2
Büyüt
Görseller sadece referans içindir. Kesin özellikler için üretici ürün sayfasına bakınız.
Ürün Adı
5.7" 4 Telli (132x105) Touch Panel - ST-05701 B2
Marka
Kategori
Açıklama
Belgeler
Teslimat Bilgisi
Stokdan teslim, aynı gün kargo! (Mücbir sebepler hariç)
Favori
Yorumlar
Teslimat ve Fiyat
Fiyat
$ 35,00 + KDV
İndirimli Fiyat
$ 35,00 + KDV
KDV Dahil TL
2.067,04 TL (KDV Dahil TL)
Canlı Destekten Yardım Alın
Bu ürün için güncel stok ve teslim süresi bilgisi alınız.
Bu ürün geldiğinde mail ile haber almak için, tıklayınız.| Genel Bilgiler | |
| Ürün Kodu | ST-05701 |
| Ürün Tipi | 4 telli rezistif touch panel |
| Ekran / Aktif Alan Çaprazı | 5.7 inç |
| Birim | MM |
| Genel Tolerans | ±0.20 mm |

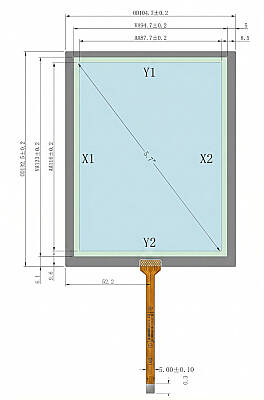

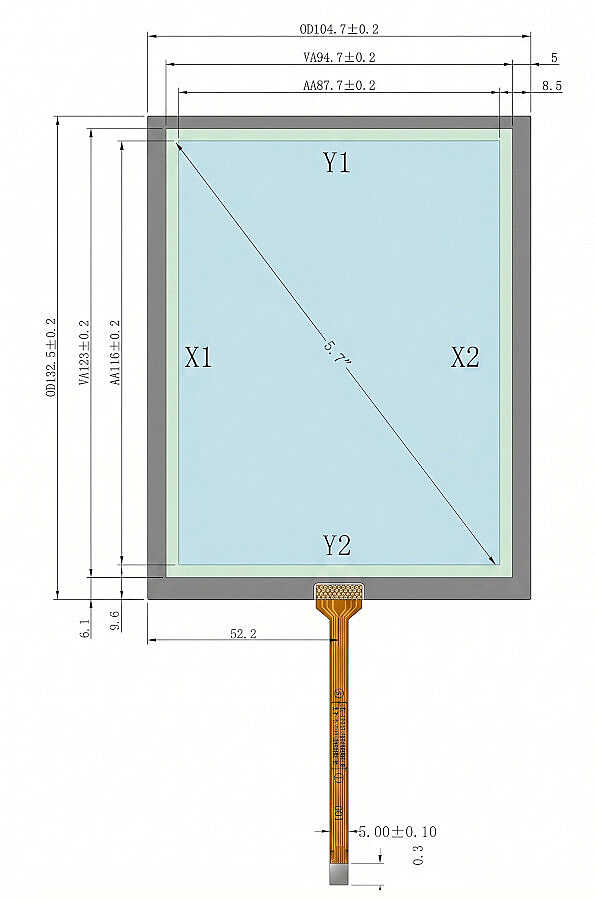

| Panel Ölçüleri | |
| OD - Dış ölçü / toplam panel ölçüsü | 104.7 × 132.5 mm ±0.2 |
| VA - Görünen alan / pencere alanı | 94.7 × 123 mm ±0.2 |
| AA - Aktif dokunma alanı | 87.7 × 116 mm ±0.2 |
| Kenar Boşlukları ve FPC Konumu | |
| 5 mm | OD dış kenardan VA alanına kadar olan kenar boşluğu |
| 8.5 mm | OD dış kenardan AA alanına kadar olan kenar boşluğu |
| 6.1 mm | Alt tarafta dış kenar ile iç alanlardan biri arasındaki boşluk |
| 9.6 mm | Alt tarafta diğer iç alan sınırına kadar olan boşluk |
| 52.2 mm | FPC çıkışının yatay konum ölçüsü; panelin alt orta bölgesine yakın |
| Katman Yapısı | |
| Üst Katman | ITO Film 0.188 mm |
| Alt Katman | ITO Glass 1.1 mm |
| Toplam Kalınlık | 1.45 ±0.15 mm max |
| Kenar Malzemeleri | Adhesive ve Silicon |
| Arka Yüzey | Çift taraflı bant / adhesive bölgesi |
| FPC / Kablo Özellikleri | |
| FPC Tipi | 4 pin FPC |
| FPC Genişliği | 5.00 ±0.10 mm |
| FPC Uzunluğu | 80 mm |
| Pin Pitch | P1.0 ±0.05 mm |
| Kontak Genişliği | W0.5 ±0.05 mm |
| Kontak Aralığı / Uç Detayı | 0.75 ±0.1 mm |
| Uç Bölge Uzunluğu | 6.00 ±0.30 mm |
| FPC Uç Kalınlığı | 0.3 ±0.05 mm |
| Metal / Kontak Yüzey Uzunluğu | 3.5 ±0.3 mm |
| Takviye / Stiffener Yüzeyi | 6.0 ±0.5 mm |
| Pin Bağlantıları | |
| Pin 1 | Y1 |
| Pin 2 | X1 |
| Pin 3 | Y2 |
| Pin 4 | X2 |
| Elektrot Konumu | |
| Üst | Y1 |
| Alt | Y2 |
| Sol | X1 |
| Sağ | X2 |
| Elektriksel Özellikler | |
| Sol-Sağ Direnç | 400 – 1000 Ω |
| Üst-Alt Direnç | 220 ±120 Ω |
| Tepki Süresi | ≤10 ms |
| Lineerlik | ≤1.5% |
| Optik ve Mekanik Özellikler | |
| Işık Geçirgenliği | ≥78% |
| Yüzey Sertliği | 3H |
| Çalışma / Dokunma Basıncı | Maksimum 80 g |
| Üst Yüzey | Mat / anti-Newton yüzey |
| Sıcaklık Özellikleri | |
| Çalışma Sıcaklığı | -20°C ~ +70°C |
| Depolama Sıcaklığı | -30°C ~ +80°C |
Ürün Açıklaması
Touchscreen - Kullanım Teli
4 Telli
Çapraz Ekran Boyutu (Aktif)
5.7" (144.78mm)
Touchscreen Tip
Resistive
