8.4" 4 Telli (183x141) Touch Panel - ST-08004
Büyüt
Görseller sadece referans içindir. Kesin özellikler için üretici ürün sayfasına bakınız.
Ürün Adı
8.4" 4 Telli (183x141) Touch Panel - ST-08004
Marka
Kategori
Açıklama
Belgeler
Teslimat Bilgisi
Stokdan teslim, aynı gün kargo! (Mücbir sebepler hariç)
Favori
Yorumlar
Teslimat ve Fiyat
Fiyat
$ 80,00 + KDV
İndirimli Fiyat
$ 80,00 + KDV
KDV Dahil TL
4.724,66 TL (KDV Dahil TL)
Canlı Destekten Yardım Alın
Bu ürün için güncel stok ve teslim süresi bilgisi alınız.
Bu ürün geldiğinde mail ile haber almak için, tıklayınız.| Genel Bilgiler | |
| Ürün Kodu | ST-08004 |
| Ürün Tipi | 4 telli rezistif touch panel |
| Ekran / Aktif Alan Çaprazı | 8.0 inç |
| Birim | MM |
| Genel Tolerans | ±0.20 mm |

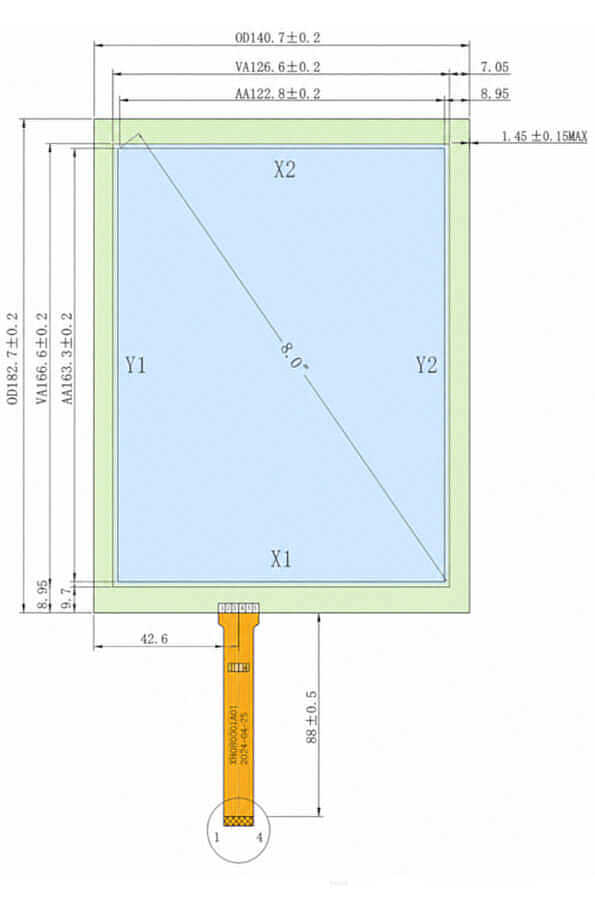

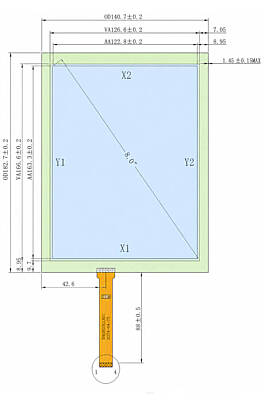

| Panel Ölçüleri | |
| OD - Dış ölçü / toplam panel ölçüsü | 140.7 × 182.7 mm ±0.2 |
| VA - Görünen alan / pencere alanı | 126.6 × 166.6 mm ±0.2 |
| AA - Aktif dokunma alanı | 122.8 × 163.3 mm ±0.2 |
| Kenar Boşlukları ve FPC Konumu | |
| 7.05 mm | Çizimde sağ / üst kenar referans boşluğu olarak verilmiştir |
| 8.95 mm | Çizimde sağ / üst kenar ikinci referans boşluğu olarak verilmiştir |
| 8.05 mm | Alt kenar referans boşluğu |
| 9.7 mm | Alt kenar ikinci referans boşluğu |
| 42.6 mm | FPC çıkışının yatay konum ölçüsü; panelin alt kısmına yakın |
| Katman Yapısı | |
| Üst Katman | ITO Film 0.188 mm |
| Alt Katman | ITO Glass 1.1 mm |
| Toplam Kalınlık | 1.45 ±0.15 mm max |
| Kenar Malzemeleri | Adhesive ve Silicon |
| Arka Yüzey | Adhesive bölgesi |
| FPC / Kablo Özellikleri | |
| FPC Tipi | 4 pin FPC |
| FPC Genişliği | Çizimde net belirtilmemiş |
| FPC Uzunluğu | 80 mm |
| Pin Pitch | Çizimde net belirtilmemiş |
| Kontak Genişliği | Çizimde net belirtilmemiş |
| Kontak Aralığı / Uç Detayı | A'' terminal bölgesi olarak gösterilmiştir |
| Uç Bölge Uzunluğu | Çizimde net belirtilmemiş |
| FPC Uç Kalınlığı | Çizimde net belirtilmemiş |
| Terminal Detayı | A'' bölgesinde pin 1 ve pin 4 yönleri gösterilmiştir |
| Pin Bağlantıları | |
| Pin 1 | Y1 |
| Pin 2 | X1 |
| Pin 3 | Y2 |
| Pin 4 | X2 |
| Elektrot Konumu | |
| Üst | X2 |
| Alt | X1 |
| Sol | Y1 |
| Sağ | Y2 |
| Elektriksel Özellikler | |
| Sol-Sağ Direnç | 400 – 1000 Ω |
| Üst-Alt Direnç | 220 ±120 Ω |
| Tepki Süresi | ≤10 ms |
| Lineerlik | ≤1.5% |
| Optik ve Mekanik Özellikler | |
| Işık Geçirgenliği | ≥78% |
| Yüzey Sertliği | 3H |
| Çalışma / Dokunma Basıncı | Maksimum 80 g |
| Üst Yüzey | Mat / anti-Newton yüzey |
| Sıcaklık Özellikleri | |
| Çalışma Sıcaklığı | -20°C ~ +70°C |
| Depolama Sıcaklığı | -30°C ~ +80°C |
Ürün Açıklaması
Touchscreen - Kullanım Teli
4 Telli
Çapraz Ekran Boyutu (Aktif)
8.4" (213.36mm)
Touchscreen Tip
Resistive
