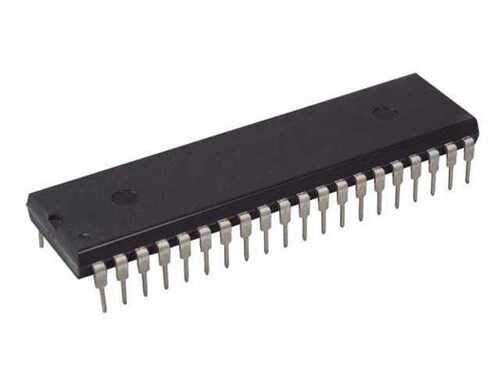

dsPIC30F4013-30-I/P DIP-40

dsPIC30F4013-30-I/P, bir mikrodenetleyicinin kontrol yeteneklerini bir Dijital Sinyal İşlemcisi'nin (DSP) hesaplama gücüyle birleştiren yüksek performanslı bir 16-bit Dijital Sinyal Kontrolörüdür (DSC). Özellikle motor kontrolü, güç dönüşümü ve sensör işleme gibi yoğun matematiksel hesaplama gerektiren uygulamalar için tasarlanmıştır ve DIP-40 kılıfı ile kolay kullanım sunar.

dsPIC30F4013-30-I/P'nin Özellikleri ve Avantajları

• DSP Motoru: Yüksek hızlı MAC (Multiply-Accumulate), barrel shifting ve bit-reversal gibi donanım tabanlı DSP komutları ile sinyal işleme algoritmalarını verimli bir şekilde çalıştırır.
• Gelişmiş Motor Kontrol PWM: Fırçasız DC (BLDC), AC indüksiyon ve anahtarlamalı relüktans motorlarının hassas kontrolü için tasarlanmış özel PWM modülleri içerir.
• Yüksek Hızlı ADC: Saniyede 1 Milyon Örnekleme (1 MSPS) yapabilen 10-bit ADC, hızlı değişen analog sinyallerin doğru bir şekilde sayısallaştırılmasını sağlar.
• Quadrature Encoder Arayüzü (QEI): Motorların pozisyon ve hız bilgisini hassas bir şekilde okumak için enkoderlerle doğrudan arayüz oluşturur.
• DIP-40 Kılıf: Prototipleme ve geliştirme aşamalarında breadboard ve soketlerle kolayca entegre edilebilir.

Başlıca Kullanım Alanları

• Gelişmiş Motor Kontrolü (Sensorlü/Sensörsüz BLDC, ACIM)
• Dijital Güç Kaynakları ve Kesintisiz Güç Kaynakları (UPS)
• Akıllı Sensörler ve Endüstriyel Sinyal İşleme
• Dijital Filtreleme ve Spektrum Analizi
• Robotik ve Mekatronik Sistemler

Sık Sorulan Sorular (SSS)

Bir dsPIC ile standart bir PIC arasındaki temel fark nedir?
→ Temel fark, dsPIC'in ek olarak bir DSP motoruna sahip olmasıdır. Bu motor, filtreleme, FFT (Hızlı Fourier Dönüşümü) ve karmaşık motor kontrol algoritmaları gibi yoğun matematiksel işlemleri standart bir PIC'e göre çok daha hızlı ve verimli bir şekilde yapmasını sağlar.

Bu DSC'yi programlamak zor mudur?
→ Microchip, C30 derleyicisi ve MPLAB X IDE içinde DSP kütüphaneleri sunarak DSP fonksiyonlarının kullanımını kolaylaştırır. Temel mikrodenetleyici programlama bilgisine sahip olanlar, kütüphaneler sayesinde karmaşık DSP algoritmalarını kolayca projelerine entegre edebilirler.

dsPIC30F4013'ün DSP gücüyle motor kontrol ve sinyal işleme projelerinizi yeni bir performans seviyesine taşıyın!

Not: Bu sayfadaki bilgiler genel bilgilendirme amaçlıdır. Teknik doğruluğu garanti edilmez. En güncel ve kesin bilgiler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
