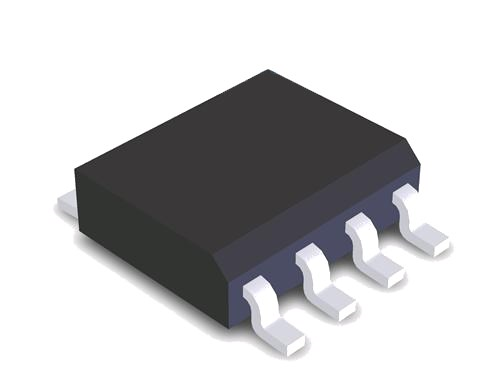

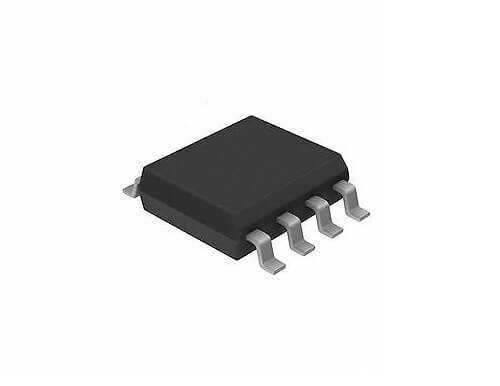

ICL7660CBAZ - 7660CBAZ SOIC-8

ICL7660CBAZ, pozitif bir giriş voltajından negatif bir çıkış voltajı üreten, son derece popüler bir CMOS voltaj dönüştürücü entegresidir. Sadece iki adet harici kapasitör ile çalışan bu entegre, şarj pompası (charge pump) prensibini kullanarak verimli bir şekilde voltajı tersine çevirir. SOIC-8 yüzey montajlı kılıfı ile modern ve kompakt devre tasarımları için mükemmel bir çözümdür.

ICL7660CBAZ - 7660CBAZ SOIC-8'in Özellikleri ve Avantajları

• Basit Kullanım: Çalışması için sadece iki adet harici kapasitör gerektirir.
• Verimli Voltaj Dönüşümü: %99.9'a varan teorik verimlilikle pozitif voltajı negatife çevirir (+V → -V).
• Geniş Çalışma Aralığı: +1.5V ile +10.0V arasındaki giriş voltajlarıyla çalışabilir.
• Endüktörsüz Tasarım: Şarj pompası mimarisi sayesinde manyetik alan (EMI) yayan bobinlere ihtiyaç duymaz.
• Kompakt SOIC-8 Kılıf: Yüzey montaj teknolojisine (SMT) uygun, yerden tasarruf sağlayan bir yapıdadır.

Başlıca Kullanım Alanları

• Op-Amp Devreleri: Tek pozitif kaynaktan op-amp'ler için gerekli olan simetrik (+/-) beslemeyi oluşturmak.
• Veri Toplama ve Ölçüm Cihazları: Arayüz devreleri ve sensörler için negatif referans voltajı sağlamak.
• Taşınabilir Cihazlar: Pille çalışan cihazlarda negatif voltaj ihtiyacını karşılamak.
• RS232 Arayüzleri: Eski seri port standartları için gerekli olan negatif voltaj seviyelerini üretmek.

Sık Sorulan Sorular (SSS)

ICL7660 ile ne kadar akım çekebilirim?
→ ICL7660, düşük akım uygulamaları için tasarlanmıştır. Genellikle 10-20mA aralığında akım sağlayabilir. Daha yüksek akım ihtiyacı için paralel bağlama veya farklı bir entegre (örn: MAX232 gibi) düşünülmelidir.

Voltajı ikiye katlamak için kullanılabilir mi?
→ Evet, ICL7660'ın bir varyasyonu olan ICL7660S (Super Voltage Converter), voltajı ikiye katlama (voltage doubler) modunda da çalışabilir ve bu şekilde de yapılandırılabilir. Datasheet'ten ilgili devre şemasını kontrol ediniz.

Tek bir pozitif kaynaktan negatif voltaj elde etmenin en kolay ve verimli yolu olan ICL7660, devrelerinize esneklik katar.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve pin yapılandırması için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
