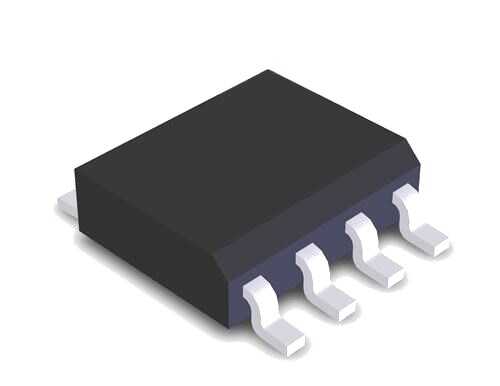

MAX749CSA SOIC-8

MAX749CSA, Maxim Integrated (şimdi Analog Devices'ın bir parçası) tarafından üretilen, çift kanallı, ikinci dereceden evrensel bir anahtarlamalı kapasitör filtresidir (Switched-Capacitor Filter). Kompakt SOIC-8 yüzey montaj kılıfında sunulan bu entegre, harici hassas dirençlere veya kapasitörlere ihtiyaç duymadan, sadece harici bir saat sinyali ile alçak geçiren, yüksek geçiren, bant geçiren ve çentik (notch) gibi çeşitli filtre türlerini gerçekleştirebilir.

MAX749CSA SOIC-8'nin Özellikleri ve Avantajları

• Evrensel Filtre Mimarisi: Tek bir çip, farklı harici bağlantı konfigürasyonları ile çeşitli filtre (Butterworth, Chebyshev, Bessel) topolojilerini oluşturabilir.
• Saat Sinyali ile Ayarlanabilirlik: Filtrenin köşe (merkez) frekansı, uygulanan harici saat sinyalinin frekansına doğrudan bağlıdır. Bu, frekansın dijital olarak kolayca ayarlanabilmesini sağlar.
• Harici Pasif Eleman Gerektirmez: Filtre özellikleri dahili kapasitörler ve anahtarlar ile belirlendiği için hassas ve pahalı harici bileşenlere ihtiyaç duymaz.
• Çift Kanal: Tek bir entegre içinde iki adet bağımsız ikinci dereceden filtre bölümü bulunur. Bunlar birleştirilerek dördüncü dereceden filtreler oluşturulabilir.
• Kompakt SOIC-8 Kılıf: Alanın kısıtlı olduğu modern elektronik tasarımlar için ideal bir çözümdür.

Başlıca Kullanım Alanları

• Anti-Aliasing ve Sinyal Yeniden Yapılandırma Filtreleri
• Veri Toplama ve Sinyal İşleme Sistemleri
• Ses İşleme ve Ekolayzer Devreleri
• Telekomünikasyon ve Modem Devreleri
• Titreşim Analizi ve Sensör Sinyal Filtreleme

Sık Sorulan Sorular (SSS)

Soru: Filtrenin köşe frekansını nasıl ayarlarım?
→ Köşe frekansı (fC), harici saat frekansının (fCLK) belirli bir orana bölünmesiyle elde edilir. MAX749 için bu oran genellikle 100:1'dir (fC = fCLK / 100). Örneğin, 10 kHz'lik bir alçak geçiren filtre oluşturmak için 1 MHz'lik bir saat sinyali uygulamanız gerekir.

Soru: Anahtarlamalı kapasitör filtresinin avantajı nedir?
→ Bu filtrelerin en büyük avantajı, filtre özelliklerinin pasif bileşenlerin toleranslarına değil, dahili kapasitörlerin oranlarına ve harici saat sinyalinin hassasiyetine bağlı olmasıdır. Bu, çok hassas ve tekrarlanabilir filtre karakteristikleri elde etmeyi kolaylaştırır.

Hassas ve dijital olarak ayarlanabilir filtre tasarımlarınız için MAX749CSA'nın esnekliğinden yararlanın!

Not: Bu sayfadaki bilgiler genel bir tanıtım niteliğindedir. En güncel ve kesin teknik özellikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
