MP2208DL-LF-Z - 2208 QFN-14

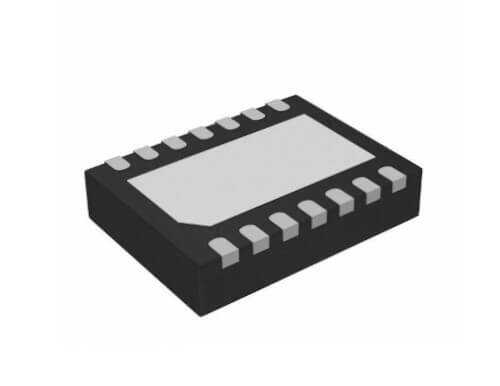

MP2208DL, Monolithic Power Systems (MPS) tarafından üretilen, yüksek verimli ve kompakt bir senkron step-down (buck) DC-DC dönüştürücü entegresidir. Bu entegre, daha yüksek bir giriş voltajını, daha düşük ve regüle edilmiş bir çıkış voltajına verimli bir şekilde düşürmek için kullanılır. Çok küçük bir ayak izi sunan QFN-14 (3mmx4mm) kılıfında gelir.

MP2208DL - 2208 QFN-14'nin Özellikleri ve Avantajları

• Yüksek Verimlilik: Entegre edilmiş yüksek ve alçak taraf MOSFET'ler sayesinde %95'e varan verimlilik sunar, bu da güç kaybını ve ısı üretimini en aza indirir.
• Geniş Giriş Voltajı Aralığı: Genellikle 6V ila 21V gibi geniş bir giriş voltajı aralığında çalışarak çeşitli güç kaynaklarıyla uyumluluk sağlar.
• Yüksek Çıkış Akımı: Kompakt boyutuna rağmen sürekli olarak yüksek akım (örn. 3A) sağlayabilir, bu da onu güçlü mikroişlemcileri veya diğer yükleri beslemek için uygun kılar.
• Kompakt Tasarım: Küçük QFN-14 kılıfı ve yüksek çalışma frekansı sayesinde, küçük harici indüktör ve kapasitörler kullanılarak çok az yer kaplayan bir güç kaynağı tasarımı mümkün olur.
• Dahili Korumalar: Aşırı akım koruması (OCP) ve termal kapatma (thermal shutdown) gibi dahili koruma özellikleri, hem entegreyi hem de beslediği devreyi güvende tutar.

Başlıca Kullanım Alanları

• Dizüstü bilgisayarlar ve tabletler
• Ağ sistemleri ve sunucular
• Dağıtılmış güç sistemleri (Distributed Power Systems)
• FPGA ve DSP gibi dijital işlemciler için güç kaynakları
• Tüketici elektroniği (örn. TV, set-top box)

Sık Sorulan Sorular (SSS)

Soru: Step-down (buck) dönüştürücü nedir?
→ Step-down veya buck dönüştürücü, bir tür anahtarlamalı güç kaynağıdır (SMPS) ve girişindeki DC voltajı, daha düşük seviyede bir DC voltaja verimli bir şekilde dönüştürür. Örneğin, 12V'luk bir girişi 3.3V'luk bir çıkışa dönüştürmek için kullanılır.

Soru: QFN kılıfını lehimlemek zor mudur?
→ QFN (Quad-Flat No-leads) kılıfının pinleri entegrenin altındadır ve dışarı çıkıntı yapmaz. Bu nedenle standart bir havya ile lehimlenmesi zordur. Genellikle lehim pastası ve sıcak hava istasyonu veya reflow fırın kullanılarak profesyonel montaj gerektirir. Altındaki termal pedin de iyi bir şekilde lehimlenmesi kritik öneme sahiptir.

Kompakt ve yüksek verimli bir güç çözümüne ihtiyaç duyan projeleriniz için MP2208DL DC-DC dönüştürücüyü değerlendirin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve pin yapılandırması için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
