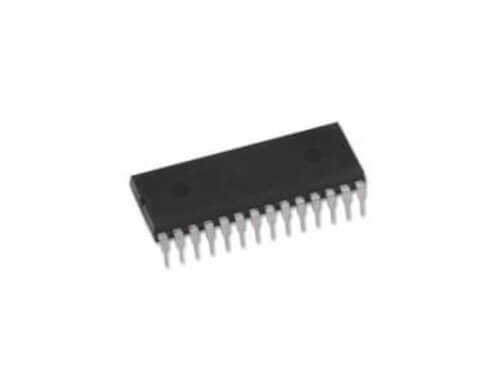

TC9163AN SDIP-28 PLL Frekans Sentezleyici Entegresi

TC9163AN, özellikle radyo alıcıları ve tuner devreleri için geliştirilmiş, yüksek performanslı bir PLL (Phase-Locked Loop) frekans sentezleyici entegresidir. Harici bir VCO (Voltaj Kontrollü Osilatör) ile birlikte kullanılarak, dijital olarak kontrol edilen, son derece kararlı ve hassas frekanslar üretilmesini sağlar. SDIP-28 kılıfı, kompakt tasarımlar için avantaj sunar.

TC9163AN'nin Özellikleri ve Avantajları

• Geniş Frekans Aralığı: AM ve FM radyo bantlarını kapsayacak şekilde geniş bir frekans aralığında çalışabilir.
• Yüksek Hassasiyet: Dahili faz dedektörü ve programlanabilir bölücüleri sayesinde çok hassas frekans adımları (örn. 1kHz) elde edilebilir.
• Seri Veri Kontrolü: Bir mikrodenetleyici tarafından seri arayüz (genellikle I2C veya benzeri 3-wire bus) üzerinden kolayca programlanabilir.
• Çoklu Fonksiyonlar: Referans osilatörü, programlanabilir bölücüler, faz/frekans dedektörü ve kilit dedektörü gibi birçok fonksiyonu tek çipte barındırır.
• SDIP-28 Kılıf: 'Shrink Dual In-line Package', standart DIP kılıfa göre daha az yer kaplar ancak yine de thru-hole montaja izin verir.
• Kilit Dedektörü Çıkışı: PLL'in istenen frekansa kilitlenip kilitlenmediğini belirten bir çıkış pini bulunur.

Başlıca Kullanım Alanları

• AM/FM Radyo Alıcıları
• Telsiz ve Haberleşme Cihazları
• Sinyal Jeneratörleri ve Test Ekipmanları
• Televizyon Tunerleri
• Kablosuz Veri İletişim Sistemleri
• Frekans Modülatörleri ve Demodülatörleri

Sık Sorulan Sorular (SSS)

Soru: PLL nedir ve TC9163AN ne işe yarar?
→ PLL (Phase-Locked Loop), bir geri besleme döngüsü kullanarak bir osilatörün frekansını referans bir frekansla senkronize eden ve 'kilitleyen' bir devredir. TC9163AN, bu döngüyü dijital olarak kontrol ederek, bir mikroişlemci komutuyla istenen herhangi bir frekansın hassas bir şekilde üretilmesini sağlayan bir beyin görevi görür.

Soru: Bu entegrenin çalışması için hangi harici bileşenler gereklidir?
→ TC9163AN'ın çalışması için genellikle bir kristal osilatör (referans frekans için), bir VCO (Voltaj Kontrollü Osilatör - asıl sinyali üreten devre), bir döngü filtresi (loop filter - genellikle birkaç direnç ve kapasitörden oluşur) ve kontrol için bir mikrodenetleyici gereklidir.

Radyo ve haberleşme projelerinizde dijital kontrollü ve kararlı frekanslar üretmek için TC9163AN'ı kullanın!
