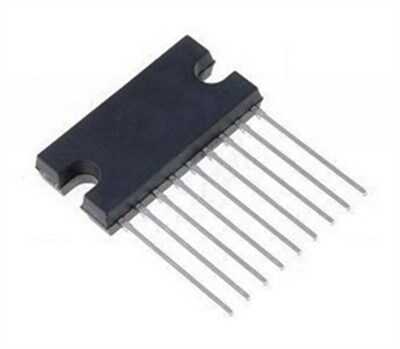

TDA3654 SIL-9 Dikey Saptırma Çıkış Devresi

TDA3654, özellikle CRT (Katot Işınlı Tüp) televizyon ve monitörlerde kullanılmak üzere tasarlanmış güçlü bir dikey saptırma çıkış devresi (vertical deflection output circuit) entegresidir. SIL-9 (Single In-Line) kılıfı ile soğutucuya kolay montaj imkanı sunan bu entegre, dikey saptırma bobinlerini sürmek için gerekli olan yüksek akım ve voltajı sağlar.

TDA3654'ün Özellikleri ve Avantajları

• Yüksek Tepe Akım Kapasitesi: Dikey saptırma bobinlerinin gerektirdiği yüksek tepe akımlarını rahatlıkla karşılar (tipik olarak 3A).
• Dahili Flyback Jeneratörü: Harici komponent sayısını azaltan dahili bir geri dönüş (flyback) jeneratörüne sahiptir.
• Termal Koruma: Entegrenin aşırı ısınmasını önleyen dahili bir termal kapatma devresi bulunur.
• Yüksek Saptırma Frekansı Desteği: 50/60 Hz standart tarama frekanslarının yanı sıra daha yüksek frekansları da destekler.
• Doğrudan Sürücü Yeteneği: Genellikle minimum harici bileşenle dikey saptırma bobinine doğrudan bağlanabilir.

Başlıca Kullanım Alanları

• CRT Televizyon Tamiri ve Bakımı
• Analog Osiloskoplar
• CRT Tabanlı Video Monitörleri
• Arcade Oyun Makineleri ve Video Kabinleri
• Elektronik Hobi Projeleri (Vektör Ekranlar)

Sık Sorulan Sorular (SSS)

TDA3654'ü kullanırken soğutucu gerekli midir?
→ Kesinlikle evet. TDA3654 çalışırken ciddi miktarda ısı üretir. Entegrenin ömrü ve kararlı çalışması için uygun boyutta bir metal soğutucuya monte edilmesi zorunludur.

Bu entegre arızalandığında TV ekranında nasıl bir görüntü oluşur?
→ TDA3654 arızalandığında, genellikle ekranın ortasında parlak, tek bir yatay çizgi görülür. Bu, dikey taramanın tamamen durduğu anlamına gelir.

Eski nesil televizyon ve monitörleri TDA3654 ile onararak nostaljik cihazlarınıza yeniden hayat verin!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Kesin teknik detaylar ve pin bağlantıları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
