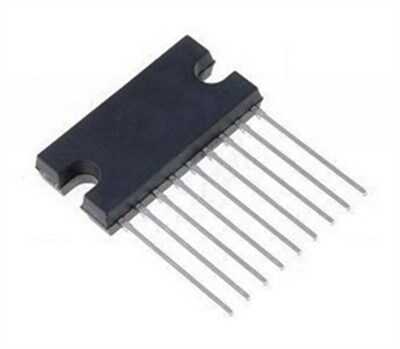

TDA4866 SIL-9

TDA4866, özellikle CRT (Katot Işınlı Tüp) monitörler ve televizyonlar için tasarlanmış bir dikey saptırma yükseltici (vertical deflection booster) entegre devresidir. Flyback jeneratörü sayesinde harici bir pozitif besleme voltajına ihtiyaç duymadan dikey saptırma bobinlerini sürmek için gerekli yüksek tepe akımını sağlar. Bu, CRT ekran kontrol devrelerinin tasarımını basitleştirir.

TDA4866 SIL-9'nin Özellikleri ve Avantajları

• Yüksek Sürüş Kapasitesi: Dikey saptırma bobinleri için yüksek tepe akımı sağlar (tipik olarak 3A).
• Dahili Flyback Jeneratörü: Harici pozitif besleme ihtiyacını ortadan kaldırarak devre karmaşıklığını azaltır.
• Termal Koruma: Aşırı ısınmaya karşı entegreyi koruyan dahili güvenlik devresi.
• Yüksek Tarama Frekansı Desteği: 160 Hz'e kadar olan dikey tarama frekanslarını destekler.
• SIL-9 Kılıf: Güçlü ve soğutucu montajına uygun dikey kılıf yapısı.
• Düşük Harici Komponent Sayısı: Basit ve maliyet etkin bir devre kurulumu sunar.

Başlıca Kullanım Alanları

• CRT Televizyonlar
• CRT Bilgisayar Monitörleri
• Osilaskop ve Diğer Test Ekipmanları
• Profesyonel Video ve Görüntüleme Sistemleri
• CRT Tabanlı Arcade ve Oyun Makineleri

Sık Sorulan Sorular (SSS)

TDA4866 neden bir 'flyback jeneratörüne' sahiptir?
→ Dikey saptırma sırasında elektron demetinin ekranın altından üstüne hızla geri dönmesi (flyback veya vertical retrace) için yüksek bir voltaj darbesi gereklidir. TDA4866'nın dahili flyback jeneratörü, bu voltajı saptırma bobininde depolanan enerjiyi kullanarak kendisi üretir ve ek bir besleme hattına olan ihtiyacı ortadan kaldırır.

Bu entegre için soğutucu kullanımı zorunlu mudur?
→ Evet, TDA4866 dikey saptırma bobinlerini sürerken önemli miktarda güç harcar ve ısınır. Entegrenin güvenli çalışma sıcaklıkları içinde kalması için mutlaka uygun bir soğutucuya monte edilmesi gerekir.

CRT tabanlı ekran onarımlarınız ve tasarımlarınız için TDA4866 ile yüksek performanslı dikey saptırma çözümleri elde edin.

Not: Bu sayfadaki bilgiler teknik referans amaçlıdır ve değişiklik gösterebilir. En güncel ve doğru bilgiler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
