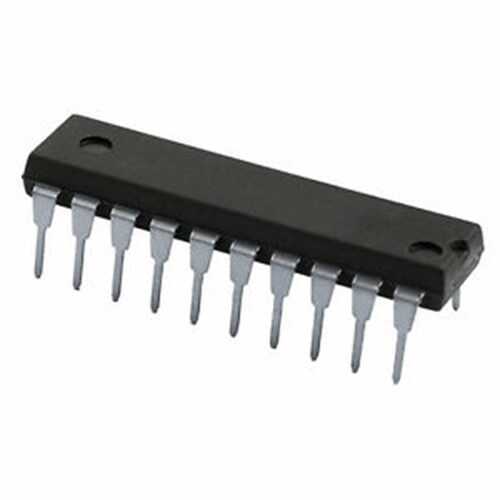

TPIC6B595N DIP-20

TPIC6B595N, standart bir 8-bit kaydırmalı yazmaç (shift register) mantığını, yüksek voltaj ve yüksek akım kapasiteli DMOS transistör çıkışları ile birleştiren güçlü bir güç kaydırmalı yazmaç (power shift register) entegresidir. Bu entegre, mikrodenetleyicilerin az sayıda pini kullanarak çok sayıda LED, röle, lamba veya solenoidi kontrol etmesini sağlar. DIP-20 kılıfı, breadboard ve hobi devreleri için mükemmeldir.

TPIC6B595N DIP-20'nin Özellikleri ve Avantajları

• 8 Güçlü Çıkış: Her bir çıkışı 150mA sürekli (500mA tepe) akım sürebilen 8 adet open-drain DMOS transistör içerir.
• Seri Giriş, Paralel Çıkış: Mikrodenetleyiciden gelen seri veriyi alıp 8 ayrı paralel çıkışa dönüştürür.
• Kaskad Bağlantı: Birden fazla TPIC6B595N'yi birbirine seri bağlayarak kontrol edilecek çıkış sayısını (16, 24, 32...) kolayca artırabilirsiniz.
• Geniş Çalışma Voltajı: Çıkışlar 50V'a kadar olan yükleri anahtarlayabilir, bu da onu endüstriyel uygulamalar için uygun kılar.
• Dahili Koruma: Çıkışlarda endüktif yüklerin (röle, solenoid) oluşturduğu geri tepme voltajlarına karşı koruma diyotları (clamp diodes) bulunur.

Başlıca Kullanım Alanları

• Büyük LED panelleri ve göstergeler
• Çok kanallı röle kontrol kartları
• Endüstriyel kontrol sistemlerinde solenoid ve valf sürme
• Adım motoru (stepper motor) sürücü devreleri
• Lamba ve aydınlatma kontrolü

Sık Sorulan Sorular (SSS)

TPIC6B595N ile 74HC595 arasındaki temel fark nedir?
→ Her ikisi de 8-bit shift register'dır, ancak temel fark çıkış kapasiteleridir. 74HC595, düşük akımlı mantık seviyesi sinyalleri için tasarlanmıştır (birkaç miliamper). TPIC6B595N ise 'güç' entegresidir ve doğrudan yüksek akım çeken LED, röle gibi yükleri sürebilen güçlü çıkışlara sahiptir.

'Open-drain' (Açık-drenaj) çıkış ne demektir?
→ Çıkışların sadece devreyi toprağa (GND) bağlayarak akımı 'çekebileceği' (sink) anlamına gelir. Yüklerinizi (örneğin bir LED'i) pozitif besleme ile TPIC6B595N'nin çıkış pini arasına bağlamalısınız. Çıkış aktif olduğunda, yük üzerinden toprağa akım akacaktır.

Mikrodenetleyici projelerinizde çıkış sayısını kolayca artırın ve yüksek güçlü yükleri TPIC6B595N ile güvenle kontrol edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
