XL1507-ADJE1 DPAK/5 AC/DC Konvertör

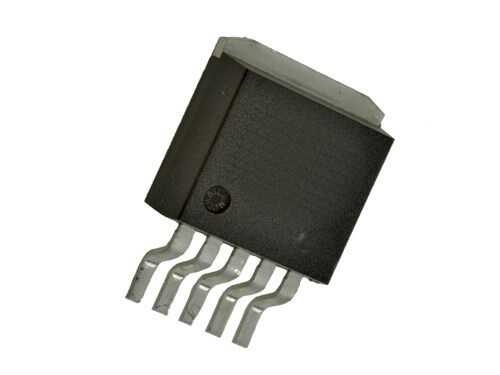

XL1507-ADJE1, 150KHz sabit frekanslı bir PWM buck (step-down) DC-DC konvertör entegresidir. Yüksek verimlilik, iyi hat ve yük regülasyonu sunarak geniş bir uygulama yelpazesi için ideal bir voltaj regülatörü çözümü sağlar. 'ADJ' versiyonu olması sayesinde çıkış voltajı harici dirençlerle istenilen değere ayarlanabilir. DPAK/5 kılıfı, iyi bir termal performans sunarak daha yüksek güç uygulamalarına olanak tanır.

XL1507-ADJE1'nin Özellikleri ve Avantajları

• Ayarlanabilir Çıkış Voltajı: Geri besleme (feedback) pinine bağlanan iki harici direnç ile çıkış voltajı kolayca ayarlanabilir.
• Geniş Giriş Voltaj Aralığı: Genellikle 40V'a kadar olan giriş voltajlarını destekleyerek çeşitli güç kaynaklarıyla uyumluluk sağlar.
• Yüksek Verimlilik: Optimize edilmiş dahili MOSFET ve anahtarlama mekanizması sayesinde yüksek verimlilik sunar, bu da ısı kaybını azaltır.
• Dahili Koruma Fonksiyonları: Termal kapatma, akım sınırlama ve çıkış kısa devre koruması gibi özelliklerle hem entegreyi hem de devreyi korur.
• Basit Devre Tasarımı: Çalışması için minimum sayıda harici bileşen gerektirir, bu da tasarım sürecini basitleştirir ve PCB'de yerden tasarruf sağlar.

Başlıca Kullanım Alanları

• LCD Monitör ve TV Güç Kartları
• Dağıtılmış Güç Sistemleri (Distributed Power Systems)
• Otomotiv Elektroniği
• Ağ ve Telekomünikasyon Ekipmanları
• Lineer Regülatörler için Ön-Regülatör (Pre-Regulator)

Sık Sorulan Sorular (SSS)

Bu entegrenin maksimum çıkış akımı ne kadardır?
→ XL1507 tipik olarak 3A'e kadar sürekli çıkış akımı sağlayabilir. Ancak bu değer, giriş-çıkış voltaj farkı ve soğutma (PCB düzeni) koşullarına bağlı olarak değişebilir.

Sabit çıkışlı (örneğin 5V) versiyonları var mı?
→ Evet, XL1507 serisinin 3.3V, 5V, 12V gibi sabit çıkış voltajı sunan versiyonları da mevcuttur. 'ADJ' modeli ise ayarlanabilir çıkış esnekliği sunar.

Geniş giriş aralığında, yüksek verimli ve ayarlanabilir bir voltaj düşürücü için XL1507-ADJE1 mükemmel bir çözümdür.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
