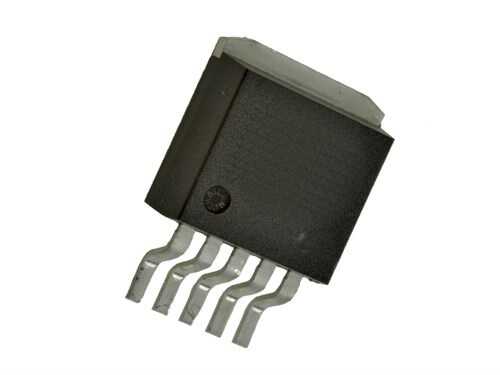

XL4003E1 D2PAK/5 AC/DC Konvertör

XL4003E1, yüksek verimliliğe sahip bir DC-DC düşürücü (step-down) konvertör entegresidir. Genellikle 'AC/DC Konvertör' olarak listelense de, asıl işlevi yüksek bir DC gerilimi daha düşük bir DC gerilime verimli bir şekilde indirmektir. D2PAK/5 kılıfı sayesinde yüzey montajlı (SMD) tasarımlarda iyi bir termal performans sunar ve voltaj regülatörü uygulamaları için idealdir.

XL4003E1'nin Özellikleri ve Avantajları

• Geniş Giriş Voltajı: Genellikle 5V ile 32V arasında geniş bir giriş voltaj aralığında çalışarak farklı güç kaynaklarıyla uyumluluk sağlar.
• Yüksek Verimlilik: %92'ye varan verimlilik oranı, enerji kayıplarını minimize eder ve ısı üretimini azaltır.
• Ayarlanabilir Çıkış: Çıkış voltajı, harici dirençler yardımıyla kolayca istenilen değere ayarlanabilir.
• Dahili Koruma Fonksiyonları: Termal kapatma, akım sınırlama ve çıkış kısa devre koruması gibi özelliklerle güvenli bir çalışma ortamı sunar.
• Yüksek Akım Kapasitesi: Uygun soğutma ile 3A'e kadar sürekli çıkış akımı sağlayabilir.

Başlıca Kullanım Alanları

• LED sürücü devreleri ve aydınlatma uygulamaları.
• Taşınabilir cihazlar için batarya şarj devreleri.
• Otomotiv elektroniği (örn: 12V/24V'u 5V'a düşürmek).
• Telekomünikasyon ve ağ ekipmanları için yerel voltaj regülasyonu.
• Arduino, Raspberry Pi gibi geliştirme kartları için yüksek akımlı güç kaynakları.

Sık Sorulan Sorular (SSS)

XL4003E1 bir voltaj yükseltici (boost) olarak kullanılabilir mi?
→ Hayır, XL4003E1 yalnızca bir 'buck' yani düşürücü konvertördür. Giriş gerilimini sadece daha düşük bir seviyeye indirebilir, yükseltemez.

Bu entegrenin D2PAK/5 kılıfı için PCB tasarımında nelere dikkat etmeliyim?
→ Entegrenin altındaki metal tab (pad), ısıyı dağıtmak için kullanılır. PCB üzerinde bu pad'e karşılık gelen bölgenin geniş bir bakır alanına (copper pour) bağlanması, termal performansı önemli ölçüde artıracaktır.

Yüksek verimli ve güçlü DC-DC voltaj regülasyonu projeleriniz için XL4003E1 en doğru tercihtir.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
