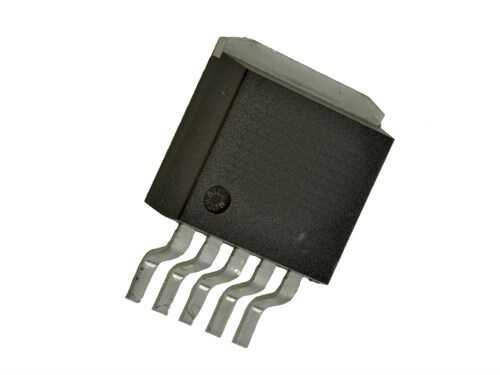

XL6009E1 D2PAK/5 AC/DC Konvertör

XL6009E1, yüksek performanslı bir step-up (yükseltici) anahtarlamalı regülatördür. Genellikle AC/DC konvertör devrelerinin çıkış katında, daha yüksek bir DC gerilimi elde etmek için kullanılır. D2PAK/5 yüzey montaj kılıfı, iyi bir termal performans sunar ve yüksek akım kapasitesine sahip uygulamalar için uygundur.

XL6009E1'nin Özellikleri ve Avantajları

• Geniş Giriş Voltaj Aralığı: 5V ile 32V arasındaki geniş giriş voltaj aralığı sayesinde çok çeşitli kaynaklarla kullanılabilir.
• Ayarlanabilir Çıkış Voltajı: Çıkış voltajı 5V ile 35V arasında harici dirençler ile kolayca ayarlanabilir, bu da tasarım esnekliği sağlar.
• Yüksek Anahtarlama Frekansı: 400kHz'lik sabit anahtarlama frekansı, daha küçük boyutlu harici indüktör ve kapasitörlerin kullanılmasına olanak tanır.
• Yüksek Verimlilik: %94'e varan yüksek dönüşüm verimliliği, güç kaybını ve ısınmayı en aza indirir.
• Dahili Koruma: Termal kapatma ve akım limiti koruması gibi dahili güvenlik özellikleri barındırır.

Başlıca Kullanım Alanları

• Otomotiv Elektroniği (12V'den 24V'a yükseltme)
• Taşınabilir Cihazlar ve Power Bank'ler
• AC/DC Güç Kaynaklarında İkincil Voltaj Üretimi
• Endüstriyel Ekipmanlar ve Haberleşme Cihazları
• Güneş Paneli Şarj Regülatörleri

Sık Sorulan Sorular (SSS)

Bu entegre voltajı düşürmek (step-down) için kullanılabilir mi?
→ Hayır, XL6009E1 sadece bir step-up (boost) konvertördür. Yani giriş voltajını sadece yükseltebilir, düşüremez. Voltaj düşürme işlemi için XL4015 gibi bir step-down (buck) konvertör kullanılmalıdır.

Maksimum çıkış akımı nedir?
→ Maksimum çıkış akımı, giriş ve çıkış voltajları arasındaki farka bağlıdır. Entegrenin anahtar akım limiti 4A'dir, ancak çıkış akımı her zaman bu değerden daha düşük olacaktır (P_in ≈ P_out -> V_in * I_in = V_out * I_out). Detaylı hesaplama için datasheet'teki grafikler incelenmelidir.

Projelerinizde daha yüksek voltaj seviyelerine ihtiyaç duyduğunuzda, XL6009E1'in esnekliği ve gücünden faydalanın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
