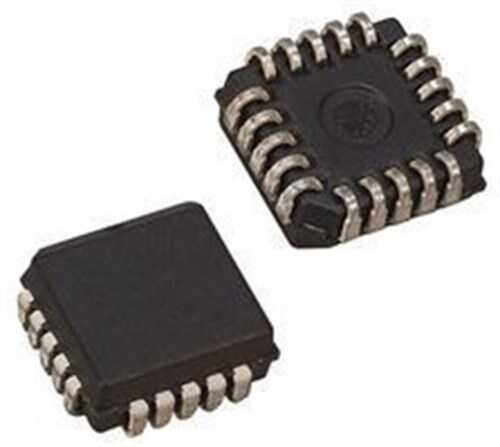

GAL16V8D-25LJN PLCC-20

GAL16V8D-25LJN, bir Programlanabilir Lojik Cihaz (PLD) olan Generic Array Logic (GAL) ailesine ait bir entegredir. Temel amacı, birden fazla standart lojik kapı entegresinin (AND, OR, NOT vb.) yaptığı işi tek bir çipte toplamaktır. Elektriksel olarak silinebilir (E²CMOS) teknolojisi sayesinde defalarca yeniden programlanabilir. Bu entegre, özel kombinasyonel ve sıralı lojik devreleri hızlıca oluşturmak için kullanılır.

GAL16V8D-25LJN PLCC-20'nin Özellikleri ve Avantajları

• Esnek Lojik Programlama: AND dizisi programlanabilir, OR dizisi sabit olan bir yapıya sahiptir ve çıkışları (Output Logic Macrocells - OLMC) programlanabilir.
• Yeniden Programlanabilirlik: E²CMOS teknolojisi sayesinde en az 100 defa silinip yeniden programlanabilir, prototipleme için idealdir.
• Yüksek Hız: '-25' soneki, 25 nanosaniye gibi düşük bir yayılma gecikmesi (propagation delay) süresine sahip olduğunu belirtir.
• Komponent Sayısını Azaltma: Birçok lojik kapı entegresinin yerini tek başına alarak devre kartında yerden tasarruf sağlar ve devre karmaşıklığını azaltır.
• Düşük Güç Tüketimi: CMOS teknolojisi sayesinde standart TTL lojik entegrelerine göre daha az güç tüketir.
• PLCC-20 Kılıf: Soket ile kullanım imkanı sunan PLCC (Plastic Leaded Chip Carrier) kılıfı, kolay montaj ve demontaj sağlar.

Başlıca Kullanım Alanları

• Adres çözücü (address decoding) devreleri
• Durum makinesi (state machine) tasarımları
• Özel kombinasyonel lojik devrelerinin oluşturulması
• Veri yolu (bus) arayüz mantığı ve kontrolcüler
• Eski veya üretimi durmuş lojik entegrelerin yerine kullanma (retrofitting)
• Dijital sistem prototipleme ve eğitim

Sık Sorulan Sorular (SSS)

Soru: GAL16V8D'yi nasıl programlayabilirim?
→ Bu tür PLD'leri programlamak için ABEL, CUPL veya WinCUPL gibi donanım tanımlama dilleri (HDL) ile lojik denklemler yazılır. Derlenen JEDEC dosyası, Data I/O, Wellon veya Xeltek gibi evrensel programlayıcı cihazlar kullanılarak entegreye yüklenir.

Soru: GAL16V8 ile PAL16V8 arasında bir fark var mıdır?
→ Evet. PAL (Programmable Array Logic) entegreleri genellikle tek sefer programlanabilir (OTP). GAL (Generic Array Logic) ise elektriksel olarak silinebilir ve yeniden programlanabilir. Bir GAL16V8, genellikle çoğu PAL16V8'in yerine doğrudan kullanılabilir.

GAL16V8D'nin programlanabilir mantık gücüyle onlarca entegrenin işini tek bir çipte toplayın!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
