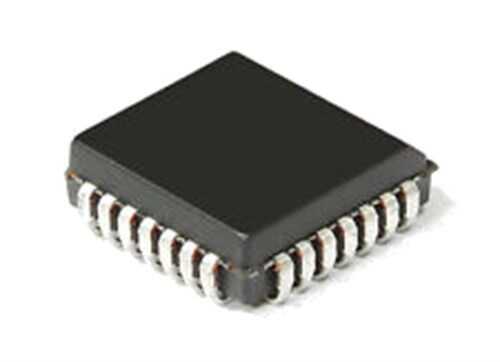

GAL22V10D-15LJ PLCC-28

GAL22V10D-15LJ, Lattice Semiconductor tarafından geliştirilen yüksek performanslı bir programlanabilir mantık cihazı (PLD) olan bir CMOS EEPROM tabanlı Generic Array Logic (GAL) entegresidir. Birçok standart TTL mantık kapısını tek bir çipte birleştirerek karmaşık dijital mantık devreleri oluşturmaya olanak tanır. PLCC-28 kılıfı, soketli kullanım ve yüzey montajı için uygundur.

GAL22V10D-15LJ'nin Özellikleri ve Avantajları

• Yüksek Hız Performansı: 15 nanosaniye (ns) gibi düşük yayılma gecikme süreleri ile hızlı dijital sistemler için idealdir.
• Elektriksel Olarak Silinebilir (E²CMOS): Geleneksel UV EPROM tabanlı PLD'lerin aksine, bu çip elektriksel olarak defalarca yeniden programlanabilir.
• Esnek Çıkış Mantığı Makrohücreleri (OLMC): Her çıkış pini, programlanabilir polarite kontrolü ile kombinasyonel veya kaydedici (registered) olarak yapılandırılabilir.
• Düşük Güç Tüketimi: CMOS teknolojisi, bipolar PAL cihazlarına kıyasla önemli ölçüde daha az güç tüketimi sağlar.
• Yüksek Entegrasyon: Birden fazla mantık entegresinin (74xx serisi gibi) yerini alarak devre kartında yerden tasarruf sağlar ve karmaşıklığı azaltır.
• PLCC-28 Kılıf: PLCC (Plastic Leaded Chip Carrier) soketleri ile kolayca sökülüp takılabilir, bu da geliştirme sürecini hızlandırır.

Başlıca Kullanım Alanları

• Adres Çözücü (Address Decoder) Devreleri
• Durum Makineleri (State Machine) Tasarımı
• Veri Yolu Arayüz Mantığı ve 'Tutkal Mantığı' (Glue Logic)
• Protokol Dönüştürücüler
• Eski veya üretimi durmuş mantık devrelerinin değiştirilmesi.
• Eğitim ve dijital mantık tasarımı deneyleri.

Sık Sorulan Sorular (SSS)

GAL22V10D nasıl programlanır?
→ Bu tür PLD'ler, ABEL, CUPL veya WinCUPL gibi donanım tanımlama dilleri (HDL) kullanılarak yazılan mantık denklemleri ile programlanır. Derlenen JEDEC dosyası, uygun bir üniversal programlayıcı cihaz aracılığıyla çipe yüklenir.

GAL ile PAL arasındaki fark nedir?
→ Temel fark, yeniden programlanabilirliktir. PAL'lar (Programmable Array Logic) genellikle bir kez programlanabilir (OTP) iken, GAL'lar (Generic Array Logic) E²CMOS teknolojisi sayesinde defalarca silinip yeniden programlanabilir. Ayrıca GAL'lar daha esnek çıkış yapılarına sahiptir.

Karmaşık dijital mantık tasarımlarınızı tek bir çipte toplayarak devrelerinizi basitleştirmek için GAL22V10D'yi kullanın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
