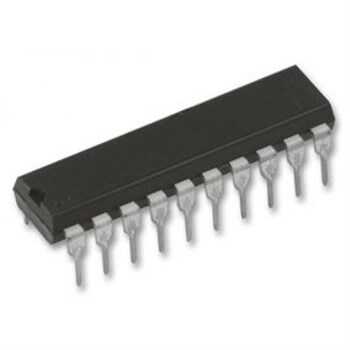

GAL16V8D-25LPN DIP-20

GAL16V8D-25LPN, birden fazla standart lojik entegrenin (AND, OR, NOT kapıları) işlevini tek bir çipte toplayan, yüksek performanslı bir Programlanabilir Lojik Cihazdır (PLD). Generic Array Logic (GAL) mimarisi, elektrikle silinebilen (E²CMOS) teknolojisi sayesinde defalarca yeniden programlanabilir. 25 ns'lik yayılma gecikmesi ve DIP-20 paketi ile hem hızlı prototipleme hem de eski sistemlerin onarımı için mükemmel bir çözümdür.

GAL16V8D-25LPN'nin Özellikleri ve Avantajları

• Lojik Entegrasyon: Birden fazla 74xx serisi lojik entegrenin yerine geçerek devre kartında yerden tasarruf sağlar ve tasarım karmaşıklığını azaltır.
• Yeniden Programlanabilirlik: E²CMOS (Electrically Erasable CMOS) teknolojisi, UV ışığına ihtiyaç duymadan çipin hızlıca silinip yeniden programlanmasına olanak tanır. 100'den fazla silme/yazma döngüsünü destekler.
• Yüksek Hız: 25 nanosaniyelik yayılma gecikmesi, zamanlama açısından kritik olan dijital devrelerde kullanılmasını sağlar.
• Düşük Güç Tüketimi: 'L' harfi Düşük Güç (Low Power) versiyonu olduğunu belirtir, bu da standart versiyonlara göre daha az akım tüketimi anlamına gelir.
• Evrensel Mimari: Standart PAL (Programmable Array Logic) cihazlarının mimarilerini taklit edebilir, bu da eski tasarımlarla uyumluluk sağlar.
• Kolay Prototipleme: DIP-20 paketi sayesinde breadboard üzerinde kolayca kullanılabilir ve lehimlenebilir.

Başlıca Kullanım Alanları

• Adres çözücü (address decoder) devreleri.
• Durum makinesi (state machine) uygulamaları.
• 'Tutkal Lojik' (Glue Logic) devrelerinin yerini alarak devreleri basitleştirme.
• Veri yolu arayüzleri ve protokol dönüştürücüler.
• Retro bilgisayar ve arcade makinesi onarımı/modifikasyonu.
• Eğitim ve hobi amaçlı dijital mantık devreleri tasarımı.

Sık Sorulan Sorular (SSS)

GAL16V8D'yi programlamak için neye ihtiyacım var?
→ Bu tür bir PLD'yi programlamak için bir 'Universal Device Programmer' (Evrensel Cihaz Programlayıcı) donanımına ve ABEL, CUPL veya WinCUPL gibi bir donanım tanımlama dilinde yazılmış bir lojik denklem dosyasına (genellikle .JED uzantılı JEDEC dosyası) ihtiyacınız vardır.

GAL ve PAL arasındaki temel fark nedir?
→ Temel fark programlanabilirlik teknolojisidir. PAL'ler (Programmable Array Logic) genellikle bir kez programlanabilir (OTP - One-Time Programmable) sigorta teknolojisi kullanırken, GAL'ler (Generic Array Logic) elektrikle silinebilen hücreler kullanır ve bu sayede yeniden programlanabilirler.

Karmaşık dijital mantık devrelerinizi tek bir çipte toplamak için GAL16V8D-25LPN'nin esnekliğinden ve hızından yararlanın!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Projenizin doğruluğu için lütfen ilgili komponentin resmi 'datasheet' belgesini kontrol ediniz.
