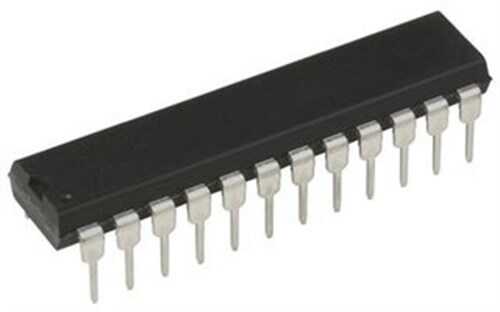

GAL20V8A-25LP DIP-24N

GAL20V8A-25LP, yüksek performanslı bir GAL (Generic Array Logic) programlanabilir mantık aygıtıdır. Bu komponent, CMOS teknolojisi sayesinde düşük güç tüketimi sunarken, DIP-24N kılıfıyla kolay prototipleme ve montaj imkanı sağlar. GAL20V8A-25LP, çeşitli kombinasyonel ve sıralı mantık fonksiyonlarını tek bir çip üzerinde gerçekleştirerek, birden fazla standart mantık entegresi kullanma ihtiyacını ortadan kaldırır ve devre karmaşıklığını azaltır.

GAL20V8A-25LP'nin Özellikleri ve Avantajları

• Yeniden Programlanabilirlik: Elektriksel olarak silinebilir (E²CMOS) teknolojisi sayesinde defalarca yeniden programlanabilir, bu da tasarım esnekliği sağlar.
• Düşük Güç Tüketimi: 'LP' (Low Power) soneki, standart versiyonlara göre daha az güç tükettiğini belirtir, bu da pille çalışan sistemler için idealdir.
• Yüksek Hız: 25 nanosaniye (ns) maksimum yayılma gecikmesi ile hızlı mantık işlemleri gerektiren uygulamalar için uygundur.
• Tasarım Esnekliği: 8 adet programlanabilir çıkış mantık makroseli (OLMC), karmaşık mantık denklemlerinin kolayca uygulanmasına olanak tanır.
• Uyumluluk: Standart PAL (Programmable Array Logic) aygıtlarıyla pin ve fonksiyon uyumluluğu sunar.

Başlıca Kullanım Alanları

• Adres Çözücü (Address Decoder) Devreleri
• Durum Makineleri (State Machine) Tasarımları
• Veri Yolu Arayüz Mantığı (Bus Interface Logic)
• Özel Kombinasyonel Mantık Devreleri
• Eski Sistemlerdeki PAL Entegrelerinin Değişimi
• Gömülü Sistemlerde 'Glue Logic' Uygulamaları

Sık Sorulan Sorular (SSS)

Soru: GAL20V8A-25LP'yi programlamak için neye ihtiyacım var?
→ Bu entegreyi programlamak için JEDEC standart dosya formatını destekleyen evrensel bir programlayıcı cihaza (universal programmer) ve ABEL, CUPL veya WinCUPL gibi bir mantık derleyici yazılıma ihtiyacınız olacaktır.

Soru: Bu entegrenin çalışma gerilimi nedir?
→ GAL20V8A-25LP, standart 5V TTL/CMOS mantık seviyelerinde çalışmak üzere tasarlanmıştır. Tipik besleme gerilimi 5V'tur (+/- %5 tolerans ile).

Dijital mantık tasarımlarınızı tek bir çipte toplayarak esneklik ve verimlilik kazanın!

Not: Bu sayfadaki bilgiler yalnızca referans amaçlıdır. En güncel ve kesin teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
